مكان المنشأ: | شان دونغ الصين (البر الرئيسي) |
اسم العلامة التجارية: | MIROC |
إصدار الشهادات: | API |
رقم الموديل: | DHD360 ، D65 ، COP64 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
تفاصيل التغليف: | كرتونة أو صندوق خشبي |
وقت التسليم: | 1-15 يوم |
شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 8000 قطعة شهريا |
اسم: | 6 بوصة مطرقة DTH | سلسلة: | DHD ، QL ، SD |
---|---|---|---|
اللون: | لون قابل للتخصيص | مسلك: | API 3 1/2 "Reg |
بت شانك: | DHD360 COP64 D65 | مميزات: | جودة جيدة |
تسليط الضوء: | مطرقة الحفرة السفلية,مطرقة الحفرة السفلية |

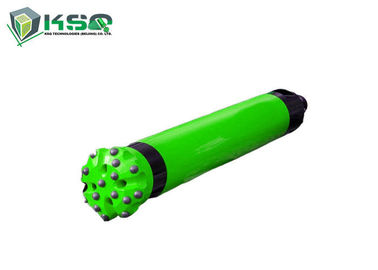

ثقب حفر من 165 إلى 190 ملم DHD360 COP64 D65 مطارق 6 بوصة للتعدين والبناء
الميزات
MIROC offers one of the most complete lines of down the hole drills and downhole bits ranging from 3.5” – 36” (89mm – 914mm) which are designed for peak performance in all rock drilling applications including but not limited to; تقدم MIROC أحد الخطوط الأكثر اكتمالاً لثقب الحفر السفلي ولقم قاع البئر التي تتراوح من 3.5 "- 36" (89 مم - 914 مم) والتي تم تصميمها لتحقيق أعلى أداء في جميع تطبيقات حفر الصخور بما في ذلك على سبيل المثال لا الحصر ؛ foundation & geotechnical drilling, blasthole drilling in quarries & mines, waterwell & geothermal boreholes, oil & gas underbalanced drilling, horizontal directional drilling, and utility transmission & distribution rock sockets. حفر الأساسات والجيوتقنية ، حفر الآبار في المحاجر والمناجم ، آبار المياه والحرارة الجوفية ، الحفر غير المتوازن للنفط والغاز ، الحفر الأفقي الاتجاهي ، ونقل وتوزيع منافذ الصخور.
اختيار المطرقة اليمنى
The optimum range of hole size for DTH drilling is 90 mm (3.5”) to 254 mm (10”). النطاق الأمثل لحجم الثقب لحفر DTH هو 90 مم (3.5 بوصة) إلى 254 مم (10 بوصة). Smaller holes are generally drilled using tophammer drill rigs, and larger holes generally use rotary drill rigs. يتم حفر الثقوب الأصغر بشكل عام باستخدام الحفارات ذات المثقاب العلوي ، وتستخدم الثقوب الأكبر بشكل عام الحفارات الدوارة.
مميزات
• قابلية توجيه رائدة في الصناعة
• معدل اختراق ممتاز
• تصميم بسيط يسمح بالصيانة الميدانية
• انخفاض متطلبات الهواء يؤدي إلى انخفاض تكلفة القدم
• تصميم داخلي أكثر كفاءة ومتانة
• يوفر تشغيل مثاقيب الصخور عالية التردد اهتزازًا أقل
الدليل الفني للمطرقة DTH
ضغط منخفض مطرقة DTH |
نموذج |
حفر قطر الدائرة (مم) |
شاكوش الطول (مم) |
خارجي قطر الدائرة (مم) |
العمل الضغط (الأم) |
الهواء استهلاك (م 3 / دقيقة) |
عزم الدوران (نيوتن) |
تأثير تكرر (ن / دقيقة) |
1 | DTH65B | ø68-70 | 745 | ø61.2 | 0.5 - 0.7 | 2.5 | 51 | ≥810 |
2 | DTH70 | 72-74 | 803 | 67.2 | 0.5 - 0.7 | 3 | 70 | ≥810 |
3 | DTH76 | 74-76 | 766 | 67.2 | 0.5 - 0.7 | 3 | 75 | ≥810 |
4 | DTH80 | ø80-82 | 796 | ø72 | 0.5 - 0.7 | 5 | 81 | ≥800 |
5 | DTH80-II | 75-80 | 756 | ø67 | 0.5 - 0.7 | 3 | 75 | ≥810 |
6 | DTH80X | ø80-82 | 756 | ø72 | 0.5 - 0.7 | 4.5 | 75 | ≥800 |
7 | DTH80XD | 80-90 | 735 | ø74 | 0.5 - 0.7 | 5.5 | 85 | ≥800 |
8 | DTH90 | 90 - 130 | 796 | 80.2 | 0.5 - 0.7 | 6 | 110 | 20820 |
9 | DTH90-I | 90 - 130 | 796 | ø80 | 0.5 - 0.7 | 5.5 | 120 | 20820 |
10 | DTH110 | ø110-150 | 838 | ø98 | 0.5 - 0.7 | 11 | 180 | 30830 |
11 | DTH150 | 150 - 185 | 908 | ø137 | 0.5 - 0.7 | 17 | 340 | ≥800 |
12 | DTH170 | 70170-250 | 1023 | ø156 | 0.5 - 0.7 | 19.5 | 420 | 90790 |
ضغط مرتفع مطرقة DTH |
نموذج |
حفر قطر الدائرة (مم) |
شاكوش الطول (مم) |
خارجي قطر الدائرة (مم) |
العمل الضغط (الأم) |
الهواء استهلاك (م 3 / دقيقة) |
عزم الدوران (نيوتن) |
تأثير تكرر (ن / دقيقة) |
1 | DTH330 | ø82-85 | 867 | ø71 | 0.8 - 2.1 | 3-12 | 150 | ≥800 |
2 | DTH335 | 90-93 | 908 | ø81 | 0.8 - 2.1 | 4.3 - 14.2 | 205 | 950 - 1500 |
3 | DTH340 | 10105-130 | 1052 | ø92 | 0.8 - 2.1 | 3.5 - 18 | 304 | ≥800 |
4 | DTH345 | 10105-130 | 1034 | ø98 | 0.8 - 2.1 | 3.5 - 15 | 335 | ≥800 |
5 | DTH345K | ø110-130 | 994 | ø98 | 0.8 - 2.1 | 3.5 - 15 | 400 | 20820 |
6 | DTH350 | 130 - 152 | 1387 | ø114 | 0.8 - 2.1 | 5.7 - 18 | 590 | 810-1470 |
7 | DTH355 | 130 - 152 | 1220 | ø124 | 0.8 - 2.1 | 6.5 - 18 | 700 | 810 - 1500 |
8 | DTH355K | 130 - 152 | 1098 | ø124 | 0.8 - 2.1 | 4.5 - 18 | 800 | 840 - 1500 |
9 | DTH360 | 152– 305 | 1450 | ø136 | 0.8 - 2.1 | 8.5 - 25 | 822 | 820-1475 |
10 | DTH380 | 20203 - 350 | 1551 | ø181 | 0.8 - 2.1 | 12-31 | 1560 | 860-1510 |
11 | DTH3120 | 302 - 508 | 1934 | 75275 | 0.8 - 2.1 | 14-45 | 2410 |
980-1446 |
مواصفات بت DTH
بت DTH ضغط الهواء المنخفض | |||||
نوع | القطر (مم) | أزرار | ثقوب التنظيف | ||
أمامي (لا * مم) | مقياس (رقم * مم) | ||||
1 | CIR80 | 80 | 2 * 12 ، 2 * 12 | 6 * 13 | 2 |
2 | CIR90 | 90 | 4 * 12 | 6 * 14 | 3 |
3 | 93 | 4 * 12 | 6 * 14 | 3 | |
4 | 95 | 4 * 12 | 6 * 14 | 3 | |
3 "بت DTH الضغط العالي | |||||
نوع | القطر (مم) | أزرار | ثقوب التنظيف | ||
أمامي (لا * مم) | مقياس (رقم * مم) | ||||
1 | درهم 3.5 / م 30 | 90 | 4 * 12 ، 2 * 12 | 8 * 12 | 2 |
2 | 95 | 4 * 12 ، 2 * 12 | 8 * 12 | 2 | |
3 | 100 | 4 * 13 ، 2 * 13 | 8 * 13 | 2 | |
4 | 105 | 4 * 14 ، 2 * 14 | 8 * 14 | 2 | |
4 "بت دث ارتفاع ضغط | |||||
نوع | القطر (مم) | أزرار | ثقوب التنظيف | ||
أمامي (لا * مم) | مقياس (رقم * مم) | ||||
1 |
DHD340 / SD4 / QL40 / M40 |
110 | 4 * 14 ، 2 * 14 | 8 * 14 | 2 |
2 | 115 | 4 * 14 ، 2 * 14 | 8 * 14 | 2 | |
3 | 121 | 4 * 14 ، 2 * 14 | 8 * 14 | 2 | |
4 | 127 | 4 * 14 ، 3 * 14 | 8 * 14 | 2 | |
5 | 130 | 4 * 14 ، 3 * 14 | 8 * 16 | 2 | |
6 | 133 | 4 * 14 ، 3 * 14 | 8 * 16 | 2 | |
5 "بت DTH الضغط العالي | |||||
نوع | القطر (مم) | أزرار | ثقوب التنظيف | ||
أمامي (لا * مم) | مقياس (رقم * مم) | ||||
1 |
DHD350 / SD5 / QL50 / M50 |
130 | 3 * 14 ، 4 * 14 | 9 * 16 | 2 |
2 | 133 | 3 * 14 ، 4 * 14 | 9 * 16 | 2 | |
3 | 140 | 3 * 16 ، 4 * 16 | 9 * 16 | 3 | |
4 | 146 | 3 * 16 ، 4 * 16 | 9 * 16 | 3 | |
5 | 152 | 3 * 16 ، 5 * 16 | 9 * 18 | 3 | |
6 "ارتفاع DTH بت | |||||
نوع | القطر (مم) | أزرار | ثقوب التنظيف | ||
أمامي (لا * مم) | مقياس (رقم * مم) | ||||
1 |
DHD360 / SD6 / QL60 / M60 |
152 | 4 * 16 ، 4 * 16 | 8 * 18 | 2 |
2 | 155 | 4 * 16 ، 4 * 16 | 8 * 18 | 2 | |
3 | 159 | 4 * 16 ، 4 * 16 | 8 * 18 | 2 | |
4 | 165 | 4 * 16 ، 4 * 16 | 8 * 18 | 2 | |
5 | 172 | 4 * 18 ، 4 * 18 | 8 * 18 | 2 | |
6 | 178 | 4 * 18 ، 4 * 18 | 8 * 18 | 2 | |
7 | 190 | 3 * 18 ، 5 * 18 | 9 * 18 | 3 | |
8 | 203 | 3 * 18 ، 6 * 18 | 9 * 18 | 3 | |
8 "بت DTH الضغط العالي | |||||
نوع | القطر (مم) | أزرار | ثقوب التنظيف | ||
أمامي (لا * مم) | مقياس (رقم * مم) | ||||
1 |
DHD380 / SD8 / QL80 / M80 |
200 | 6 * 18 ، 6 * 18 | 9 * 18 | 3 |
2 | 203 | 6 * 18 ، 6 * 18 | 9 * 18 | 3 | |
3 | 216 | 6 * 18 ، 6 * 18 | 9 * 18 | 3 | |
4 | 219 | 6 * 18 ، 6 * 18 | 9 * 18 | 3 | |
5 | 222 | 6 * 18 ، 9 * 18 | 9 * 18 | 3 | |
6 | 226 | 3 * 18 ، 5 * 18 | 12 * 18 ، 6 * 18 | 3 | |
7 | 229 | 3 * 18 ، 5 * 18 | 12 * 18 ، 6 * 18 | 3 | |
8 | 241 | 3 * 18 ، 5 * 18 | 12 * 18 ، 6 * 18 | 3 | |
9 | 251 | 3 * 18 ، 6 * 18 | 12 * 18 ، 6 * 18 | 3 | |
10 | 254 | 3 * 18 ، 7 * 18 | 12 * 18 ، 6 * 18 | 3 | |
11 | 270 | 3 * 18 ، 8 * 18 | 12 * 18 ، 6 * 18 | 3 | |
12 | 305 | 6 * 18 ، 8 * 18 | 12 * 18 ، 9 * 18 | 3 |
