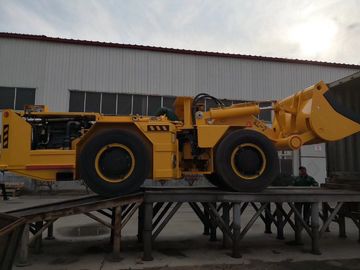

Rl-2 تحميل آلة تفريغ الحمولة مع محرك Detuz 4000kg التعدين تحت الأرض سكوب

Rl-2 تحميل آلة تفريغ الحمولة مع محرك Detuz 4000kg التعدين تحت الأرض سكوب

وصف

تعتبر الماكينة RL-2 Load-Haul-Dump Machine ، وهي عامل موثوق به من عمال المناجم ومحترفي الأنفاق ، مثالية لعمليات حفر الصخور الصغيرة والمتوسطة. تحتفظ RL-2 بمبادئ التصميم البسيطة والقوية للغاية لما يجب أن تكون عليه معدات التعدين - لديها
بصمة صغيرة ونصف قطر دوران مناسب لأحجام الأظرف الصغيرة والموثوقية العالية المثبتة والمكونات الميكانيكية المستقيمة التي يسهل صيانتها.

المكونات الرئيسية

• محرك:

منتج DEUTZ

نموذج BF4M1013EC

محرك ديزل مبرد بالماء

الطاقة المقدرة 115KW / 2300 دورة في الدقيقة

• محول عزم الدوران الهيدروليكي

منتج DANA

موديل C272

اكتب مكونين من مرحلة واحدة مع محرك مضخة هيدروليكية

• نقل الطاقة

منتج DANA

الموديل R32000

اكتب تحول الطاقة

• المحاور

الصانع Meitong ، سوزهو

اكتب جسر نقل كوكبي جامد مع تفاضل NO-SPIN مضاد للانزلاق

• نظام الفرامل

تشمل فرامل الخدمة ، فرامل الانتظار

تصميم فرامل SAHR لفرامل الخدمة وفرملة الانتظار ، تعمل فرامل SAHR على المحور كخدمة فرامل الخدمة والفرامل

• النظام الهيدروليكي

تشمل نظام العمل ، نظام التوجيه ، نظام الكبح ، نظام التعبئة

التصميم المكونات الرئيسية مستوردة من الخارج

دتس التقنية

1. البعد

السعة المقدرة 4،000 كجم

الطول 7300 ± 100 مم

العرض 1840 ± 50 مم

الارتفاع 1960 ± 50 مم

دلو قياسي 2 م³

ماكس. ارتفاع الرفع 4070 ± 100 مم

ماكس. ارتفاع التفريغ 1880 ملم

الحد الأدنى. مسافة التفريغ ≥740 ملم

تفريغ الملاك 40 درجة

قاعدة العجلات 2540 ± 15 مم

الحد الأدنى. الخلوص الأرضي ≥250mm

زاوية رحيل 15 درجة

زاوية تأرجح المحور الخلفي ± 6 ° ~ ± 8 °

2. الوزن 12900 كجم

الوزن الثقيل ≤16900 كجم

3.السرعة الأولى والعتاد 3.8 ± 0.5 كم / ساعة

السرعة الثانية 7.8 ± 0.5 كم / ساعة

السرعة الثالثة 17.5 ± 1.0 كم / ساعة

إمكانية الصعود ≥12 ° (تحميل كثيف)

الجر الأقصى ≥110KN

أقصى قوة مغرفة (SAE) ≥90KN

4. نظام هيدروليكي

ضغط نظام التشغيل: 14MPa

ضغط نظام التوجيه: 14 ميجا باسكال

ضغط نظام الفرامل الضغط: 12.5MPa

خراطيم هيدروليكية JIC37

5- الخزان

خزان الوقود 100 لتر

خزان الزيت الهيدروليكي 120 لتر

6. النظام الكهربائي

24V العمل الجهد

7. كابينة السائق

عرضي

8. التوجيه

توجيه مركزي هيدروليكي مفصلي ، متحكم بواسطة جويستيك

زاوية التوجيه ± 42 درجة

الحد الأدنى. نصف قطر الدوران الداخلي 55 4255mm

≤ 6500 مم الخارجي
