تفاصيل المنتج:
شروط الدفع والشحن:
|
اللون:: | الأصفر | نوع:: | تفريغ السائل التلقائي |
---|---|---|---|
منطقة التصفية:: | 2m³ إلى 9m³ | كمية اللوحة:: | دائرة واحدة إلى 4 دوائر |
القطر الخارجي للوحة: | 1510 ملم | ||
تسليط الضوء: | السيراميك مرشح القرص,فراغ تصفية القرص |
تطبيق:

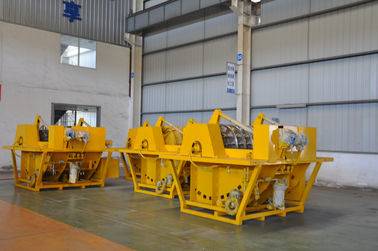

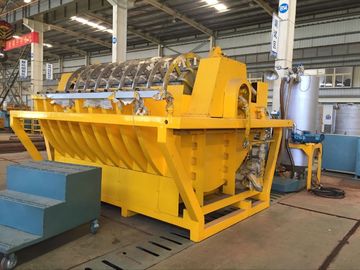

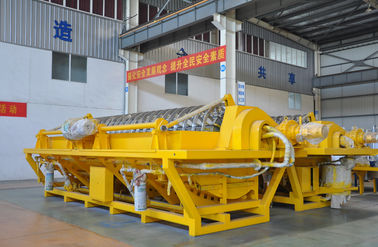

يستخدم نظام الترشيح الخزفي بالفراغ من سلسلة TT على نطاق واسع في صناعة التعدين لفصل السوائل عن المواد الصلبة لأغراض نزع الماء.يتشابه مبدأ التشغيل والبناء مع المرشح القرصي التقليدي باستثناء أن وسيط المرشح يتم استبداله بأقراص خزفية مسامية بدقة ، مما يوفر مقاومة لجميع المواد الكيميائية تقريبًا وعمر تشغيلي طويل.تم تصميم وتصنيع سلسلة TT بناءً على متطلبات محددة للعملاء.
المواصفات التفصيلية:
أنظمة سعة صغيرة من 2 م 2 إلى 9 م 2 منطقة الترشيح
نموذج | TT-2 | TT-4 | TT-6 | TT-8 | TT3C-9 | ||||
المواصفات (N m2 ) | 2 م 2 | 2 م 2 | 2 م 2 | 2 م 2 | |||||
طريقة تفريغ السائل | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي |
الحجم L × W × H (مم) | 2300 × 2480 × 2100 | 2300 × 2480 × 2100 | 2460 × 2480 × 2100 | 2460 × 2480 × 2100 | 2710 × 2480 × 2100 | 2710 × 2480 × 2100 | 2960 × 2780 × 2100 | 2960 × 2780 × 2100 | 2900 × 2850 × 2450 |
القطر الخارجي للوحة (مم) | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | φ1920 |
منطقة التصفية (㎡) | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 9 |
كمية اللوحة (الدائرة) | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 3 |
كمية السيراميك | 12 | 12 | 24 | 24 | 36 | 36 | 48 | 48 | 3 |
الوزن الإجمالي (ر) | 1.8 | 1.8 | 2 | 2 | 2.5 | 2.5 | 3 | 3 | 36 |
أقصى وزن للإصلاح (ر) | 0.5 | 0.5 | 0.55 | 0.55 | 0.65 | 0.65 | 0.75 | 0.75 | 4 |
حجم الخزان (م3) | 0.7 | 0.7 | 0.85 | 0.85 | 1.1 | 1.1 | 1.3 | 1.3 | 1 |
القدرة المركبة (KW) | 6.35 | 7.9 | 7.4 | 8.95 | 7.7 | 9.25 | 8.8 | 10.35 | 1.1 |
قوة العمل القصوى (KW) | 5.85 | 7.4 | 6.6 | 8.15 | 6.6 | 8.15 | 7.4 | 8.95 | 8 |
قوة سرعة المغزل | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 6.6 |
قوة سرعة التحريك | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 1.5 |
قوة الفراغ | 1.45 × 2 | 1.45 | 1.45 × 2 | 1.45 | 1.45 × 2 | 1.45 | 1.45 × 2 | 1.45 | 2.2 |
قوة الدورة الدموية | 3 | 3 | 3 | 3 | 1.45 × 2 | ||||
قوة المضخة ذات الحجم المتحكم به (KW) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
قوة الموجات فوق الصوتية (KW) | 0.3 | 0.3 | 0.6 | 0.6 | 0.9 | 0.9 | 1.2 | 1.2 | 1.2 |
98% جرعة حمض النيتريك (كجم / د) |
1.8 | 1.8 | 3.6 | 3.6 | 5.4 | 5.4 | 7.2 | 7.2 | 16.2 |
المياه النظيفة (م3/ ح) | 0.36 | 0.36 | 0.72 | 0.72 | 1.08 | 1.08 | 1.44 | 1.44 | 38.88 |
ضغط دخول الماء النظيف (Mpa) | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 |
مياه الإنتاج استهلاك (م3/د) | 4.2 | 4.2 | 5.1 | 5.1 | 6.6 | 6.6 | 7.8 | 7.8 | 6.6 |
ضغط دخول مياه الإنتاج | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.35 ~ 0.5 |
حجم الهواء لإعادة الغاز بيغ (م3/ دقيقة) | 0.67 | 0.67 | 0.67 | 0.67 | 0.67 | 0.67 | 0.67 | 0.67 | 0.36 |
غاز التحكم بالصمام | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.7 |
ضغط سحب الهواء(الآلام والكروب الذهنية) | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.5 ~ 1.5 |
سرعة المحور الرئيسي (ص / دقيقة) | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 12 ~ 20 |
سرعة المحرض (ص / دقيقة) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 |
مرجع الأجزاء:
برميل الجفاف:
برميل حمض مخفف:
تعبئة قطع الغيار:
