| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MIROC |
| إصدار الشهادات: | ISO 9001 |
| رقم الموديل: | ت سلسلة فراغ نظام الترشيح السيراميك |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 1000 - USD30000 |
| تفاصيل التغليف: | صناديق الحديد |
| وقت التسليم: | 45 يوما - 60 يوما |
| شروط الدفع: | T/T, L/C, D/A, D/P, ويسترن يونيون, MoneyGram |
| القدرة على العرض: | 30 مجموعة لكلّ شهر |
| اللون:: | الأصفر | نوع:: | تفريغ السائل التلقائي |
|---|---|---|---|
| منطقة التصفية:: | 2m³ إلى 120m³ | كمية اللوحة:: | دائرة واحدة إلى 20 دائرة |
| القطر الخارجي للوحة: | 1510 ملم ، 1920 ملم ، 2182 ملم ، 2215 ملم ، 2360 ملم | ||
| تسليط الضوء: | السيراميك مرشح القرص,فراغ تصفية القرص |
||
تطبيق:

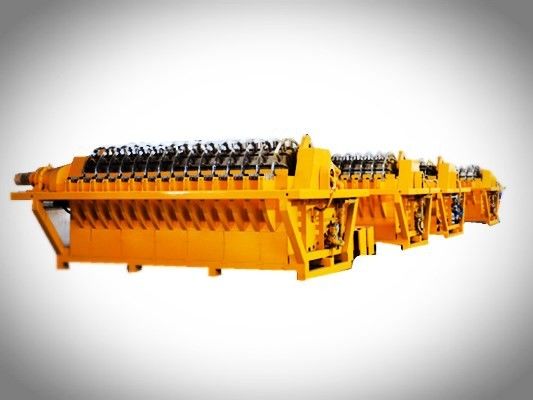

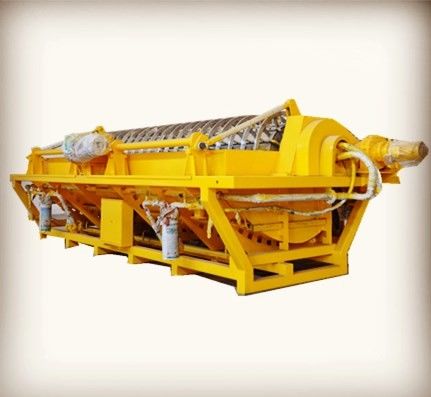

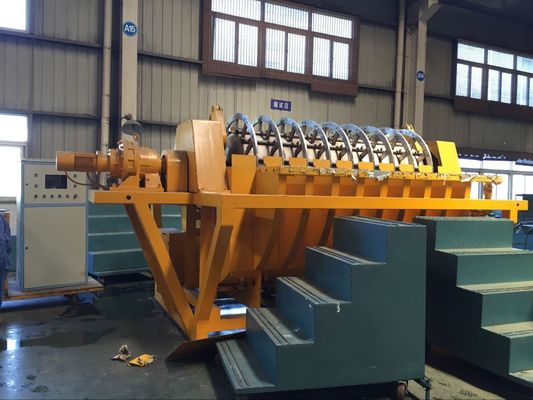

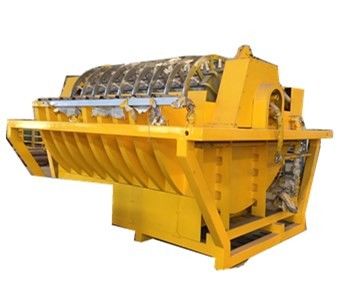

يستخدم نظام الترشيح الخزفي بالفراغ من سلسلة TT على نطاق واسع في صناعة التعدين لفصل السوائل عن المواد الصلبة لأغراض نزع الماء.يتشابه مبدأ التشغيل والبناء مع المرشح القرصي التقليدي باستثناء أن وسيط المرشح يتم استبداله بأقراص خزفية مسامية بدقة ، مما يوفر مقاومة لجميع المواد الكيميائية تقريبًا وعمر تشغيلي طويل.تم تصميم وتصنيع سلسلة TT بناءً على متطلبات محددة للعملاء.
سمات:
1. مساحة التصفية من 6 متر مكعب حتى 120 متر مكعب
2. درجة فراغ عالية ، ورطوبة منخفضة على الكعكة المشكلة
3. دقة عالية في الترشيح ، ترشيح صلب <50 جزء في المليون
4. انخفاض استهلاك الطاقة
5. تكاليف تشغيل منخفضة
6. نظام تنظيف كعكة المرشح الاختياري
7. درجة عالية من الأتمتة
8. هيكل مدمج لتقليل مساحة الأرضية المطلوبة وصيانة مريحة
9. يضمن نظام الصرف المتقدم التطبيق في أي حالة تشغيل
الأتمتة على الوظائف الخاصة متاحة عند الطلب.
المواصفات التفصيلية:
أنظمة سعة صغيرة من 2 م 2 إلى 9 م 2 منطقة الترشيح
| نموذج | TT-2 | TT-4 | TT-6 | TT-8 | TT3C-9 | ||||
|
تخصيص (N م 2) |
2 م 2 | 2 م 2 | 2 م 2 | 2 م 2 | |||||
|
تفريغ السائل طريق |
تلقائي تفريغ السائل |
تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي |
|
الحجم L × W × H. (مم) |
2300 × 2480 × 2100 |
2300 × 2480 × 2100 |
2460 × 2480 × 2100 |
2460 × 2480 × 2100 |
2710 × 2480 × 2100 |
2710 × 2480 × 2100 |
2960 × 2780 × 2100 |
2960 × 2780 × 2100 |
2900 × 2850 × 2450 |
|
القطر الخارجي لوحة (مم) |
1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | φ1920 |
| منطقة التصفية (㎡) | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 9 |
| كمية اللوحة (الدائرة) | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 3 |
| كمية السيراميك | 12 | 12 | 24 | 24 | 36 | 36 | 48 | 48 | 3 |
| الوزن الإجمالي (ر) | 1.8 | 1.8 | 2 | 2 | 2.5 | 2.5 | 3 | 3 | 36 |
| أقصى وزن للإصلاح (ر) | 0.5 | 0.5 | 0.55 | 0.55 | 0.65 | 0.65 | 0.75 | 0.75 | 4 |
| حجم الخزان (م 3) | 0.7 | 0.7 | 0.85 | 0.85 | 1.1 | 1.1 | 1.3 | 1.3 | 1 |
| القدرة المركبة (KW) | 6.35 | 7.9 | 7.4 | 8.95 | 7.7 | 9.25 | 8.8 | 10.35 | 1.1 |
| قوة العمل القصوى (KW) | 5.85 | 7.4 | 6.6 | 8.15 | 6.6 | 8.15 | 7.4 | 8.95 | 8 |
| قوة سرعة المغزل | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 6.6 |
|
قوة سرعة التحريك |
2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 1.5 |
| قوة الفراغ | 1.45 × 2 | 1.45 | 1.45 × 2 | 1.45 | 1.45 × 2 | 1.45 | 1.45 × 2 | 1.45 | 2.2 |
| قوة الدورة الدموية | 3 | 3 | 3 | 3 | 1.45 × 2 | ||||
| قوة المضخة ذات الحجم المتحكم به (KW) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| قوة الموجات فوق الصوتية (KW) | 0.3 | 0.3 | 0.6 | 0.6 | 0.9 | 0.9 | 1.2 | 1.2 | 1.2 |
|
98 جرعة من حامض النيتريك (كجم / د) |
1.8 | 1.8 | 3.6 | 3.6 | 5.4 | 5.4 | 7.2 | 7.2 | 16.2 |
| المياه النظيفة (م 3 / ساعة) | 0.36 | 0.36 | 0.72 | 0.72 | 1.08 | 1.08 | 1.44 | 1.44 | 38.88 |
| ضغط دخول الماء النظيف (Mpa) | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 |
| استهلاك مياه الإنتاج (م 3 / د) | 4.2 | 4.2 | 5.1 | 5.1 | 6.6 | 6.6 | 7.8 | 7.8 | 6.6 |
| ضغط دخول مياه الإنتاج | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.35 ~ 0.5 |
| حجم الهواء للغاز الخلفي (م 3 / دقيقة) | 0.67 | 0.67 | 0.67 | 0.67 | 0.67 | 0.67 | 0.67 | 0.67 | 0.36 |
| غاز التحكم بالصمام | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.7 |
| ضغط سحب الهواء (Mpa) | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.5 ~ 1.5 |
| سرعة المحور الرئيسي (ص / دقيقة) | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 12 ~ 20 |
| سرعة المحرض (ص / دقيقة) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | |
أنظمة سعة صغيرة من 10 م 2 إلى 18 م 2 من منطقة الترشيح
| نموذج | TT-10 | TT-12 | TT-15 | TT-18 | ||||
| المواصفات (N m2) | 2 م 2 | 3 م 2 | 3 م 2 | 3 م 2 | ||||
| طريقة تفريغ السائل | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف | تفريغ السائل التلقائي | تصفية مضخة الصرف |
| الحجم L × W × H (مم) |
3210 × 2780 × 2100 |
3210 × 2780 × 2100 |
3200 × 3080 × 2450 |
3200 × 3080 × 2450 |
4300 × 3100 × 2490 |
4300 × 3100 × 2490 |
4600 × 3100 × 2490 |
4600 × 3100 × 2490 |
| القطر الخارجي للوحة (مم) | 1510 | 1510 | φ1920 | φ1920 | φ1920 | φ1920 | φ1920 | φ1920 |
| منطقة التصفية (㎡) | 10 | 10 | 12 | 12 | 15 | 15 | 18 | 18 |
| كمية اللوحة (الدائرة) | 5 | 5 | 4 | 4 | 5 | 5 | 6 | 6 |
| كمية السيراميك | 60 | 60 | 48 | 48 | 60 | 60 | 72 | 72 |
| الوزن الإجمالي (ر) | 3.5 | 3.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 |
| أقصى وزن للإصلاح (ر) | 0.85 | 0.85 | 1.2 | 1.2 | 1.4 | 1.4 | 1.5 | 1.5 |
| حجم الخزان (م 3) | 1.55 | 1.55 | 1.5 | 1.5 | 2 | 2 | 2.6 | 2.6 |
| القدرة المركبة (KW) | 9.1 | 10.65 | 9.2 | 10.75 | 12.1 | 15.25 | 12.5 | 15.65 |
| قوة العمل القصوى (KW) | 7.4 | 8.95 | 7.4 | 8.95 | 9.9 | 13.05 | 9.9 | 13.05 |
| قوة سرعة المغزل | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 |
| قوة سرعة التحريك | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| قوة الفراغ | 1.45 × 2 | 1.45 | 1.45 × 2 | 1.45 | 2.35 × 2 | 2.35 | 2.35 × 2 | 2.35 |
| قوة الدورة الدموية | 3 | 3 | 5.5 | 5.5 | ||||
| قوة المضخة ذات الحجم المتحكم به (KW) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| قوة الموجات فوق الصوتية (KW) | 1.5 | 1.5 | 1.6 | 1.6 | 2 | 2 | 2.4 | 2.4 |
|
98 جرعة من حامض النيتريك (كجم / د) |
9 | 9 | 10.8 | 10.8 | 13.5 | 13.5 | 16.2 | 16.2 |
| المياه النظيفة (م 3 / ساعة) | 1.8 | 1.8 | 2.16 | 2.16 | 2.7 | 2.7 | 3.24 | 3.24 |
| ضغط دخول الماء النظيف (Mpa) | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 | 0.35 ~ 0.5 |
| استهلاك مياه الإنتاج (م 3 / د) | 9.3 | 9.3 | 9 | 9 | 12 | 12 | 15.6 | 15.6 |
| ضغط دخول مياه الإنتاج | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 | 0.5 ~ 0.7 |
| حجم الهواء للغاز الخلفي (م 3 / دقيقة) | 0.67 | 0.67 | 1 | 1 | 1 | 1 | 1 | 1 |
| غاز التحكم بالصمام | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 |
| ضغط سحب الهواء (Mpa) | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| سرعة المحور الرئيسي (ص / دقيقة) | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 | 0.5 ~ 1.5 |
| سرعة المحرض (ص / دقيقة) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 |
مرجع الأجزاء:
برميل الجفاف:
التعبئة مربع الحديد:
تعبئة قطع الغيار:
