| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MIROC |
| إصدار الشهادات: | ISO |
| رقم الموديل: | مطرقة QL50 DTH |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | طبق خشبي |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | T / T أو L / C. |
| القدرة على العرض: | 20000 قطعة شهريا |
| الصناعات المطبقة: | الطاقة والتعدين | المواد: | الكربون الصلب |
|---|---|---|---|
| اللون: | أخضر أو حسب الطلب | التطبيق: | بئر الماء ، التعدين ، المحاجر |
| الاسم: | دث هامر | استخدام: | حفر البئر |
| تسليط الضوء: | ق50 مطرقة عالية الضغط,التعدين تحت الأرض المطرقة عالية الضغط,underground mining high pressure dth hammer |
||

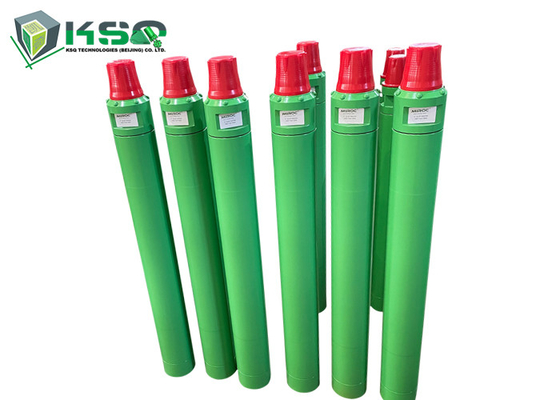

QL50 الضغط العالي أسفل الثقب مطرقة التعدين تحت الأرض مقعد اختراق DTH مطرقة
الوصف
في مطرقات DTH ، تكون قطعة الحفر الصخرية استمرارًا للشفرة ، والتي يضربها مسدس الحفر الصخري بشكل مباشر. نظرًا لأن المكبس يلامس مباشرة قطعة الحفر ، فإن القليل من الطاقة تضيع.هذا يعطي مطرقات DTH معدل اختراق ثابت تقريبا بغض النظر عن طول الثقب.
• قطرات الحفر الصغيرة إلى المتوسطة الحجم
• تعمل في نطاق الضغط المنخفض، قادرة على الحفر على طول الثقوب الضحلة إلى المتوسطة
| اسم المنتج | مطرقة DTH |
| المواد | السبائك الفولاذية وكربيد التونغستين |
| الاستخدام | التعدين تحت الأرض، البئر المائي، التعدين، الحجر الخ |
| اللون | الخضراء وغيرها |
| المعالجة الحرارية | الحلقات |
| سلسلة القضبان | DHD,COP,MISSION,SD,DHD,BR,QL,BR,CIR الخ |
| التطبيق | البناء الثقيل، الحفر، التعدين، النفط والغاز، المحاجر |
| حفرة | 60-305 ملم |
| الحجم | 2/3/4/5/6/7/8/9/10/12/14 بوصة |
| الميزة | الأداء العالي والسعر المصنع |
التطبيقات
• التعدين تحت الأرض
• عمليات وضع المقاعد في المحاجر
• حفر الآبار المائية
ميزة تنافسية
• مكونات المطرقة الرئيسية المصنوعة من الصلب عالي الجودة ومعالجتها باستخدام أحدث الآلات CNC ومعالجة الحرارة
المواصفات
| توزيع الهواء من مطرقة 5 "بدون صمام لاستخدام قطعة مع أنبوب نفخ | ||||
| هيكل المنتج | وصف الجزء | الوزن ((كغ) | رقم الجزء | |
 |
1 | أعلى المشاركات | 13.7 | QL50-01 |
| 2 | حلقة من أعلى المشاركين | 0.015 | QL50-02 | |
| 3 | حلقة الاختراق | 0.15 | QL50-03 | |
| 4 | فولف التحقق | 1 | QL50-04 | |
| 5 | الربيع | 0.1 | QL50-05 | |
| 6 | عازل الضغط | 0.1 | QL50-06 | |
| 7 | موزع الهواء | 3.5 | QL50-07 | |
| 8 | الاسطوانة الداخلية | 4.2 | QL50-08 | |
| 9 | البستون | 19 | QL50-09 | |
| 10 | الاسطوانة الخارجية | 24.6 | QL50-10 | |
| 11 | الغطاء الموجه | 0.9 | QL50-11 | |
| 12 | حلقة "أو" من حلقة "ستوب" | 0.01 | QL50-12 | |
| 13 | أوقف الحلقة | 0.4 | QL50-13 | |
| 14 | (أقود (تشاك | 4.6 | QL50-14 | |
| 15 | قطعة الحفر | QL50-15 | ||
|
خصائص المنتجات:مطرقة توزيع الهواء بدون صمامات، أكثر موثوقية قابلية الختم الجيدة، لا يوجد مياه وقطع تدخل إلى المطرقة في الحفر المائية. التطبيق:متوفرة لجميع ظروف العمل، عالية الأداء في مشروع حفر البئر الزائد والمياه. |
||||
|
المعلمات التقنية |
|||||||
|
الطول ((بدون قطعة) |
الوزن ((بدون قطع) |
القطر الخارجي |
(بيت شانك) |
نطاق الحفر |
خيط الاتصال (أنابيب الحفر الفرعية العليا) |
||
|
1156ملم |
73.0kg |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API3 1/2" Reg |
||
|
ضغط العمل |
معدل الاصطدام عند 17 بار (المرجعية) |
السرعة الموصى بها |
قوة سحب موصى بها |
استهلاك الهواء المرجعي ((m3/min) |
|||
|
14بار |
17.2بار |
20.7بار |
24بار |
||||
|
10-25بار |
26 هرتز |
30-60 دورة في الدقيقة |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
|
المعايير التقنية للشرائح المختلفة |
||||||||||||
|
شكل الرأس |
عدد شكل الرأس |
قطر الرأس (ملم) |
الجزء رقم |
الرقم × قطر الزر (ملم) |
زاوية الزر |
عدد ثقوب التنظيف Dia. ((mm) |
الوزن (كجم) |
|||||
|
|
|
|
أزرار المقياس |
الأزرار الأمامية |
||||||||
|
الوجه المسطح |
الوجه المنحني |
الوجه المنحني |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38 درجة |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38 درجة |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38 درجة |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38 درجة |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38 درجة |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38 درجة |
2xφ20 |
16.2 |
س: ماذا عن شروط التسليم؟
ج: الدفع: T / T، L / C، ويسترن يونيون، 30٪ الودائع مقدما + 70٪ الرصيد قبل الشحن.
القاعدة الدقيقة
ج: كمية: قطعة واحدة.
Q. النقل
ج: بواسطة DHL/TNT/Fedex express، الجو، البحر، القطار.
س: ماذا عن الخصم؟
الجواب: السعر يعتمد على المنتجات وكمية الطلب.
س: هل تقبل طلب العينة؟
ج: نعم بالتأكيد، يرجى الاتصال بنا للتفاصيل.
س: ماذا عن خدمة ما بعد البيع؟
ج: كمصنع، ونحن نقدم دعم التكنولوجيا لجميع المشاكل والأسئلة.
استبدال لمشكلة الجودة.
