تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | مطرقة DTH | سلسلة: | سلسلة DHD و COP |
---|---|---|---|
بت شانك: | DHD3.5 COP44 / DHD340 COP54 / DHD350R DHD350Q COP64 / DHD360 COP84 / DHD380 DHD1120 | اكتب: | مع صمام القدم |
قطر الدائرة: | 82 مم -275 مم | اللون: | أخضر ، أسود ، برتقالي ، أزرق ، ذهبي ، إلخ. |
تسليط الضوء: | ,,down the hole hammer |

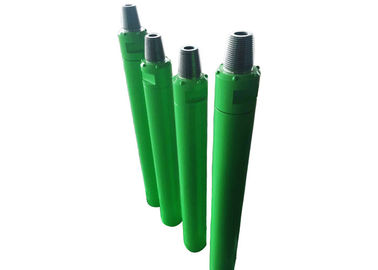

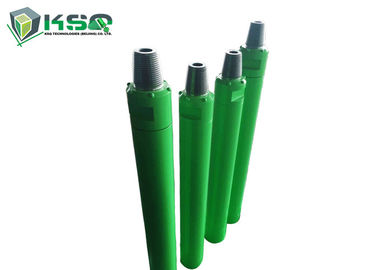

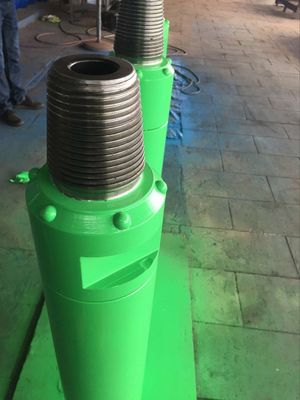

مطرقة DTH من سلسلة DHD و COP ذات ضغط هواء مرتفع مع استهلاك منخفض لطاقة الارتطام
هيكل ومواصفات مطرقة DTH من سلسلة DHD و COP:
وصف | الوزن (كجم) | ||||||
DHD3.5 |
COP44 / درهم 340 |
COP54 / DHD350R |
درهم 350 ك |
COP64 / DHD360 |
COP84 / درهم 380 |
درهم 1120 | |
1.Top sub | 4.20 | 6.50 | 15.00 | 13.70 | 20.00 | 41.00 | 70.00 |
2. O- حلقة من Top Sub | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | 0.04 |
3. حلقة الاختراق | 0.01 | - | - | - | - | 0.20 | 0.80 |
4-فحص الصمام | 0.20 | 0.42 | 1.00 | 1.00 | 1.00 | 1.50 | 3.00 |
5. الربيع | 0.02 | 0.04 | 0.04 | 0.04 | 0.04 | 0.10 | 0.10 |
6. ضغط العازلة | 0.04 | 0.04 | 0.08 | 0.08 | 0.08 | 0.42 | 1.00 |
7. موزع الهواء | 1.40 | 2.20 | 3.70 | 3.50 | 5.00 | 12.50 | 20.00 |
8. اسطوانة داخلية | 1.60 | 2.30 | 4.50 | 4.20 | 5.00 | 8.60 | 23.00 |
9. مكبس | 5.40 | 9.00 | 15.50 | 17.20 | 23.60 | 41.00 | 125.00 |
10. اسطوانة خارجية | 9.50 | 15.00 | 30.00 | 26.50 | 36.80 | 62.00 | 170.00 |
11. كم دليل | 1.20 | 2.40 | 9.60 | 16.00 | |||
12. يا الدائري من حلقة التوقف | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | 0.02 | 0.04 |
13. وقف الطوق | 0.20 | 0.20 | 0.30 | 0.50 | 0.60 | 1.20 | 4.50 |
14. حلقة الاختراق | 0.01 | 0.20 | 0.80 | ||||
15. محرك تشاك | 1.95 | 3.50 | 6.40 | 4.50 | 6.00 | 17.50 | 48.00 |
16. مثقاب | 5.00 | 9.00 | 16.00 | 15.60 | 26.00 | 40.00 | 120.00 |
معلومات تقنية | |||||||
نموذج | DHD3.5 |
COP44 / درهم 340 |
COP54 / DHD350R |
درهم 350 ك |
COP64 / DHD360 |
COP84 / درهم 380 |
درهم 1120 |
الطول (بدون بت) | 930 ملم | 1030 ملم | 1214 ملم | 1160 ملم | 1248 ملم | 1492 ملم | 1900 ملم |
الوزن (بدون بت) | 25.00 كجم | 39.00 كجم | 76.50 كجم | 72.50 كجم | 100.00 كجم | 188.00 كجم | 480.00 كجم |
القطر الخارجي | φ82 ملم | φ99 مم | φ126 ملم | φ126 ملم |
φ142 مم ، φ144 مم ، φ146 مم ، φ148 مم ، |
φ180 مم ، φ185 مم ، | φ 275 ملم |
بت شانك | DHD3.5 |
COP44 / درهم 340 |
COP54 / DHD350R |
ND55C / DHD350Q |
COP64 / DHD360 |
COP84 / درهم 380 |
درهم 1120 |
نطاق الحفرة | φ92 - 110 مم | φ110 - φ135 مم | φ135 - φ155 ملم | φ135 - φ155 ملم | φ155 - 190 مم | φ195 - φ254 مم | φ305 - φ445 ملم |
موضوع الاتصال | API 2 3/8 `` Reg | API 2 3/8 `` Reg | API 2 3/8 "Reg ، API 3 1/2" Reg ، API 2 7/8 "Reg | API 2 3/8 "Reg ، API 3 1/2" Reg ، API 2 7/8 "Reg | API 3 1/2 `` Reg | API 4 1/2 `` Reg | API 6 5/8 `` Reg |
ضغط العمل | 1.0 - 1.5 ميجا باسكال | 1.2 - 2.0 ميجا باسكال | 1.3 - 2.3 ميجا باسكال | 1.3 - 2.3 ميجا باسكال | 1.5 - 2.5 ميجا باسكال | 1.5 - 3.0 ميجا باسكال | 2.0 - 3.5 ميجا باسكال |
معدل التأثير عند 17 بار | 28 هرتز | 27 هرتز | 25 هرتز | 25 هرتز | 23 هرتز | 27 هرتز | 16 هرتز |
سرعة الدوران الموصى بها | 25-40 ص / دقيقة | 25-40 ص / دقيقة | 20-35 ص / دقيقة | 20-35 ص / دقيقة | 20 - 30 ص / دقيقة | 20 - 30 ص / دقيقة | 15-25 ص / دقيقة |
استهلاك الهواء | 1.0 ميجا باسكال: 4.5 متر مكعب / دقيقة | 1.0 ميجا باسكال: 6 متر مكعب / دقيقة | 1.0 ميجا باسكال: 9 متر مكعب / دقيقة | 1.0 ميجا باسكال: 9 متر مكعب / دقيقة | 1.0 ميجا باسكال: 10 متر مكعب / دقيقة | 1.0 ميجا باسكال: 15 متر مكعب / دقيقة | 1.0 ميجا باسكال: 30 متر مكعب / دقيقة |
1.5 ميجا باسكال: 9 متر مكعب / دقيقة | 1.8 ميجا باسكال: 10 متر مكعب / دقيقة | 1.8 ميجا باسكال: 15 متر مكعب / دقيقة | 1.8 ميجا باسكال: 15 متر مكعب / دقيقة | 1.8 ميجا باسكال: 20 متر مكعب / دقيقة | 1.8 ميجا باسكال: 26 متر مكعب / دقيقة | 1.8 ميجا باسكال: 56 متر مكعب / دقيقة | |
2.4 ميجا باسكال: 23 متر مكعب / دقيقة | 2.4 ميجا باسكال: 23 متر مكعب / دقيقة | 2.4 ميجا باسكال: 23 متر مكعب / دقيقة | 2.4 ميجا باسكال: 28.5 متر مكعب / دقيقة | 2.4 ميجا باسكال: 34 متر مكعب / دقيقة | 2.4 ميجا باسكال: 78 متر مكعب / دقيقة |
خصائص مطارق DTH ذات ضغط الهواء العالي مع صمام القدم:
إنها نوع من مطرقة DTH ذات ضغط الهواء العالي مع صمام القدم.
مطرقة توزيع الهواء Valveless ، أكثر موثوقية لتوزيع الهواء.
ختم جيد ، لا يوجد ماء وعقل يدخل في المطرقة في الماء.
مميزات مطارق DTH من سلسلة DHD و COP:
1. توزيع الهواء Valveless ، أكثر موثوقية.
2. التصميم البسيط للمكبس.طويل العمر الافتراضي.
3. نقل أكثر كفاءة للطاقة ، وسرعة حفر أسرع ، واستهلاك منخفض للهواء ، واستهلاك أقل للنفط.
4. أجزاء داخلية أقل ، هيكل بسيط ، عمر طويل ، عطل أقل وأسهل في الصيانة لأن جميع الأجزاء يتم معالجتها بالحرارة.
5. سهل الفك لأن الجزء الفرعي العلوي ، ظرف محرك الأقراص ، والأسطوانة الخارجية متصلة بواسطة خيط متعدد الخطوات.
مزايا مطارق DTH من سلسلة DHD / COP:
1. تصميم بسيط ومعقول ، سهل التجميع والتفكيك ، معدل مشكلة منخفض.
2. استهلاك منخفض للهواء ، حفر سلس ، قوة تأثير قصوى ، معدل اختراق عالي.
3. المعالجة الحرارية المتعددة الدقيقة مع جميع أجزاء المطرقة لتوفير عمر طويل في ظل ظروف العمل القاسية.
التطبيقات
متاح لجميع ظروف العمل ، والأداء العالي في مشاريع حفر آبار المياه
مصنع
أدوات حفر الصخور ماركة MIROC®
خط إنتاج MIROC® Rock Drilling Tools بواسطة KSQ Technologies (Beijing) Co.Ltd.هي نتيجة سنوات من الهندسة المتقدمة والتصنيع الدقيق والتفاني في استخدام مواد عالية الجودة.
يتم استخدام أدوات حفر الصخور MIROC® من قبل العديد من المتخصصين في الحفر فيما يتعلق بمشاريع التعدين والبناء والأنفاق واستغلال المحاجر في جميع أنحاء العالم.
تتضمن أدوات حفر الصخور MIROC®:
شركة
KSQ Technologies (Beijing) Co. Ltd.يوفر خبرة تقنية استثنائية في التطوير والإنتاج والتطبيق.اعتمدت الشركة عمليات تصنيع متقدمة لضمان إدراج الفولاذ عالي الجودة وكربيد التنجستن لملحقات حفر الصخور.يفهم موظفوها احتياجات العملاء الحفر ولديهم مهارات الخدمة للتوصية بأدوات الحفر المناسبة للوظيفة.
يمكن لمطوري المنتجات ذوي الخبرة أيضًا إنشاء أدوات مخصصة.علاوة على ذلك ، يقدم فريق التطوير بالشركة منتجات مبتكرة كل عام - أدوات يتم اختبارها بدقة في هذا المجال وثبت أنها تتخطى توقعات الصناعة.
