مكان المنشأ: | الصين |
اسم العلامة التجارية: | MIROC |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | السيراميك تصفية لوحة |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | negotiation |
تفاصيل التغليف: | صندوق خشبي أو ابحار الحزمة |
وقت التسليم: | 15-25days بعد تلقي الدفع والنظام تأكيد |
شروط الدفع: | T/T, L/C, D/A, D/P, ويسترن يونيون, MoneyGram |
القدرة على العرض: | 50 مجموعات شهريا |
اسم المنتج: | لوحة الترشيح الخزفية | تصفية المواد: | صفيحة فلتر سيراميك ذات فتحة صغيرة |
---|---|---|---|
منطقة التصفية: | 24 م 3 | رقم قرص التصفية: | 96 قطعة |
قطر ديس: | 1920 مم | الطول العرض الارتفاع: | 5200 × 3170 × 2530 مم |
تسليط الضوء: | فراغ تصفية السيراميك,فراغ تصفية القرص |

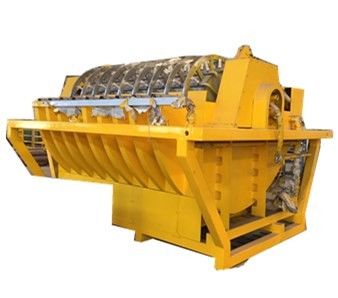

سلسلة فراغ كفاءة عالية تصفية السيراميك 24 م 3 سلسلة TT لطين الألغام منفصلة
The disc filter is a continuous vacuum filtration device for extracting the slurry in the production of phosphoric acid to separate the phosphoric acid from the phosphogypsum. مرشح القرص عبارة عن جهاز ترشيح فراغ مستمر لاستخراج الملاط في إنتاج حمض الفوسفوريك لفصل حمض الفوسفوريك من الفوسفوجيبسوم. It can also be used in the industrial sectors such as metallurgy, light industry and national defense. كما يمكن استخدامه في القطاعات الصناعية مثل المعادن والصناعات الخفيفة والدفاع الوطني.
It is driven by a motor through a V-belt, a circular worm gear reducer, and is driven by a pair of star wheels and a blunt pin wheel on the ring wheel to drive the ring carousel horizontally. يتم تشغيله بواسطة محرك من خلال حزام V ، مخفض تروس دودة دائري ، ويتم دفعه بواسطة زوج من العجلات النجمية وعجلة دبوس حادة على عجلة الحلقة لدفع دائري الحلقة أفقيًا. A plurality of trapezoidal vacuum and U-shaped tube filter discs are mounted on the ring-shaped turntable, all made of high-grade acid-resistant stainless steel material, and connected with an acid-resistant rubber tube to the distribution head that rotates synchronously with the center-mounted turntable. يتم تركيب مجموعة كبيرة من الفراغ شبه المنحرف وأقراص مرشح الأنبوب على شكل حرف U على القرص الدوار على شكل حلقة ، وكلها مصنوعة من مادة الفولاذ المقاوم للصدأ عالية المقاومة للأحماض ، ويتم توصيلها بأنبوب مطاطي مقاوم للأحماض إلى رأس التوزيع يدور بشكل متزامن مع القرص الدوار المركب في الوسط. The dispensing head is made of acid-resistant stainless steel. رأس الاستغناء مصنوع من الفولاذ المقاوم للصدأ المقاوم للأحماض. The casting is manufactured with a suction filter at the bottom that can be connected to the vacuum system. يتم تصنيع الصب بفلتر شفط في الأسفل يمكن توصيله بنظام التفريغ. One cycle of each filter disc will complete the cycle of initial filtration, one wash, two washes (including acid absorption), reverse blowback slag discharge, filter cloth rinsing and suction dry reset. دورة واحدة من كل قرص مرشح ستكمل دورة الترشيح الأولي ، وغسل واحد ، وغسلين (بما في ذلك امتصاص الأحماض) ، وتفريغ خبث العكسي ، وشطف قطعة قماش المرشح وإعادة التجفيف بالشفط. The flipping action of the filter disc is accomplished by a curved fork mounted on a V-shaped fork and roller mounted on the filter disc shaft. يتم تنفيذ عمل التقليب لقرص المرشح بواسطة شوكة منحنية مثبتة على شوكة على شكل V وأسطوانة مثبتة على عمود قرص المرشح.
مجال التطبيق:
ترشيح وإخراج المياه من الجسيمات الدقيقة في مناجم التعدين والمعادن غير المعدنية والحمأة الصديقة للبيئة والاسمنت ومواد البناء والصناعات الأخرى.
مادة مناسبة:
المواد المعدنية وغير المعدنية مثل الرخام والجرانيت وغيرها
المعلومات الأساسية للوحة المرشح | ||
اسم | المعلمات | |
تدفق المياه (ضغط الماء النقي 0.15 ميجا باسكال) | ≥6400L /h.m2 | |
ضغط هوائي اختبار الضغط الخلفي | ≥0.5Mpa | |
دقة التجميع | التجمع الدائري الدائري والتوازي سطح اللوحة | ± 0.2 مم |
طائرة حلقة التجمع والتباعد لوحة | 8 ± 0.1 مم | |
دقة قرص التثبيت | مركز ثقب التجميع وخطأ قطري | mm2 مم |
كل تباعد اللوحة للقرص | 5 ± 1 مم | |
إجمالي تآكل سطح الغشاء (بدون مكشطة أو تلف أجسام صلبة أخرى) | 0007000h | |
المسامية | ≥42٪ | |
قطر التجويف | 2um-10um | |
قوة الانهيار | M30Mpa |

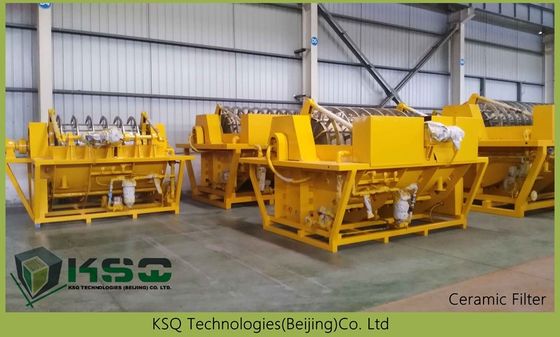

الصور:
خصائص مرشح فراغ السيراميك:
1. درجة فراغ عالية (0.09-0.098MPa) ، كعكة الترشيح لديها محتوى منخفض من الماء.
2. المحتوى الصلب للسائل بحد أقصى 25 جزء في المليون ، التطبيق المتكرر متاح ، يتم تقليل الصرف.
3. يمكن أن يوفر 90٪ من الطاقة أو أعلى على عكس المرشح التقليدي باستهلاك منخفض وتكلفة منخفضة.
4. تمت إضافة عملية تنظيف كعكة الترشيح لتنظيف المواد المناسبة.
5. إنها تجمع بين PLC والكمبيوتر والتحكم الأوتوماتيكي بالصمامات مع الأتمتة العالية.
6. هيكل مدمج ، يغطي مساحة أرضية أقل ، تركيب وصيانة ملائمة.
7. نظام الصرف المتقدم يناسب أي ظروف عمل.
التطبيق في الموقع لمرشح السيراميك:
