تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | الترباس مرساة الحفر الذاتي | سعة: | 200 كيلو نيوتن - 8000 كيلو نيوتن |
---|---|---|---|
اكتب: | مرساة بولت ، مرساة الحفر الذاتي | قطر الدائرة: | 25 مم -130 مم |
قطر لقمة الحفر: | 38 مم | ||
تسليط الضوء: | شريط مرساة الحفر الذاتي 3 أمتار,شريط مرساة الحفر الذاتي R38,شريط مرساة الحفر الذاتي لإعادة تأهيل التعدين |

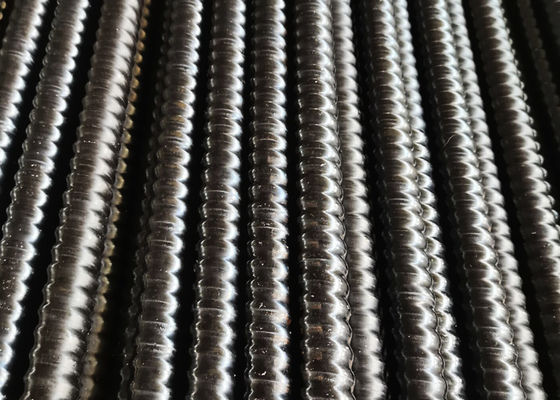

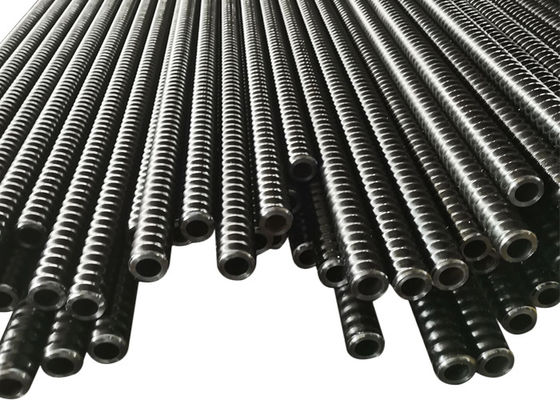

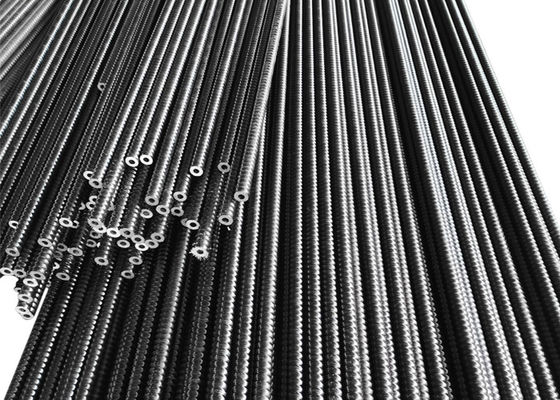

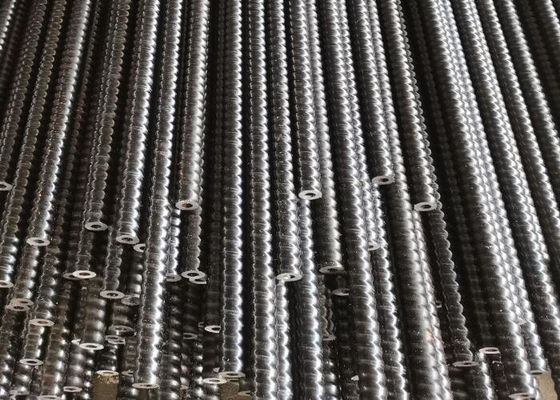

500 / 400KN 3m Self Drilling Anchors Bar R38 / 21 للتعدين وإعادة التأهيل
مرساة الترباس
مسمار التثبيت يعني قضيب ينقل الهياكل أو الحمل الجيوتقني إلى تكوينات صخرية مستقرة ،

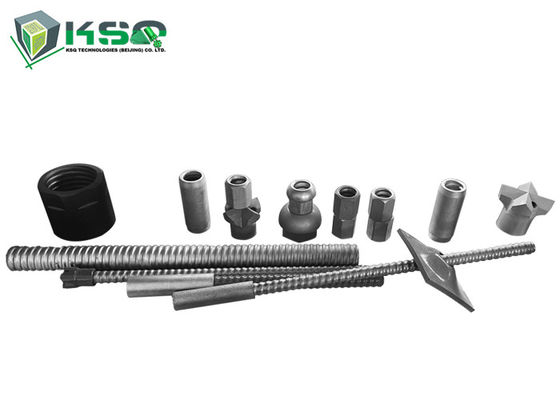

يتكون من قضيب ، مثقاب ، اقتران ، لوحة ، سدادة الحشو والجوز.لقد تم استخدامه على نطاق واسع في النفق ،
التعدين وتثبيت المنحدرات ومعالجة الحفر بالأنفاق ودعم الأسقف لأعمال تحت الأرض.هو عليه
الأرض الرخوة (الطين ، الرمال قابلة للتفتيت ، إلخ.) قضيب التثبيت المجوف مصنوع من أنبوب غير ملحوم بقوة عالية.
مميزات برغي مرساة الحشو المجوف:
تصميم مجوف ، وتنفيذ وظيفة أنبوب الحشو ، وتجنب خسارة الملاط عند الحشو التقليدي
تم سحب الأنبوب للخارج ، ويمتلئ ، ويمكن أن يحقق الضغط الحشو لتحسين جودة المشروع.
المركز جيد ، يمكن للملاط أن يلف جسم الترباس معًا ، بحيث يمكن أن يتجنب التآكل
أغراض دعم المدى.
سهل التركيب ، بدون معالجة في الموقع للخيوط.يمكن تركيبه بسهولة بلوح ، صامولة.
وصف الترباس الحلزوني
قد تكون أجسام الحفر والحشو والتثبيت ككل.
لها مواصفات واسعة.القطر: 25-130 ملم.
Qucik وسهل البناء وكفاءة عالية.
تستخدم الصخور المحيطة الغامضة.
سمات
■ يعمل الوتر كقضيب حفر في نفس الوقت
■ تركيب سريع للغاية لأن حفر البئر أصبح زائدًا عن طريق الحفر والحشو في وقت واحد
■ يمكن تركيب النظام في الأماكن الضيقة باستخدام معدات حفر بسيطة ومضغوطة
■ تصميمات التثبيت المتغير وتعويض الزاوية
■ الجص غير المنتظم يعزز السعة
■ تتوفر لقم الثقب لظروف الأرض المختلفة
■ يمكن استخدامها على هذا النحو
مجالات التطبيق
■ المنحدر والسد وتثبيت الصخور
■ التدعيمات والحفر
■ تثبيت شبكة سقوط الصخور
■ حواجز الانهيار الجليدي
■ أسس
مرساة الترباس
R-Thread Anchor Bolt Technical Data
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
القطر الخارجي (مم) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
القطر الداخلي (مم) |
14 |
20 |
16 |
21 |
36 |
33 |
52 |
45 |
سعة التحميل القصوى (كن) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
سعة تحميل الغلة (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
قوة الشد ، Rp0.2 (N / مم 2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
قوة الغلة ، Rp0.2 (N / مم 2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
الوزن (كجم / م) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
نوع موضوع (اليد اليسرى) |
ISO10208 |
ISO1720 |
معيار MAIT76 |
|||||
درجة الصلب |
En10083-1 En10083-1 (هيكل سبيكة فولاذي) |
|||||||
بالمقارنة مع الفولاذ الكربوني ، فإن هيكل سبائك الصلب لديه قدرة عالية ضد التآكل وميكانيكية عالية |
T-Thread Anchor Bolt Technical Data
نوع الشريط |
في الخارج قطر الدائرة (مم) |
داخل قطر الدائرة (مم) |
المقطع العرضي (مم 2) |
ذروة حمل KN |
منطقه تخفيف سرعه KN |
وزن (كجم / م) |
خيط اليسار / اليد اليمنى |
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
ارفع أو يمينًا |
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
ارفع أو يمينًا |
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
ارفع أو يمينًا |
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
ارفع أو يمينًا |
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
ارفع أو يمينًا |
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
ارفع أو يمينًا |
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
ارفع أو يمينًا |
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
ارفع أو يمينًا |
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
ارفع أو يمينًا |
