مكان المنشأ: | الصين |
اسم العلامة التجارية: | MIROC DTH Drilling Tools |
إصدار الشهادات: | API |
رقم الموديل: | RC عكس تداول مطرقة DTH |
الحد الأدنى لكمية: | 1 قطعة عكس تداول مطرقة DTH |
---|---|
الأسعار: | Negotiation |
تفاصيل التغليف: | صندوق خشبي |
وقت التسليم: | 10-15 يوما |
القدرة على العرض: | 20000 قطعة لكلّ شهر |
اسم المنتج: | عكس تداول مطرقة DTH | فتيلسلسلة: | NRC سلسلة DTH المطرقة |
---|---|---|---|
بحجم: | 99mm - 126mm القطر مطرقة Dth | نوع: | مع صمام القدم ، بدون صمام القدم |
استعمال: | حفر الأنفاق ، التعدين ، المحاجر ، بئر الماء | اللون: | الأخضر والأسود والبرتقالي والأزرق والذهبي الخ |
تسليط الضوء: | ,,down hole hammer |
حفر الآبار استخدم المطارق ذات الاتجاه العكسي RC ومثقاب الحفر ،
الحفر العميق الاستكشاف

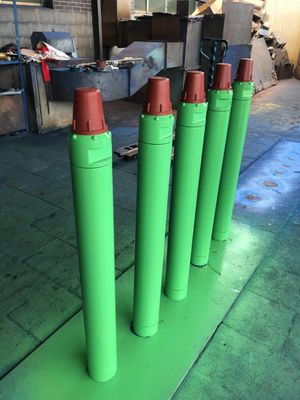

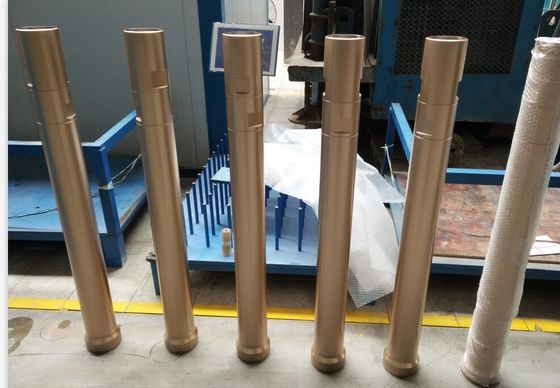

مطرقة DTH ذات الدوران العكسي من سلسلة RC هي أحدث منتج مطور لشركتنا. وهي تستخدم أساسا لحفر الاستكشاف العميق وأخذ العينات الأساسية.
RCseries الدوران العكسي DTH Hammer هو أحدث منتج مطور لشركتنا. وهي تستخدم أساسا لحفر التنقيب العميق والتحكم في درجة الخام.
لديها الخصائص التالية:
1. استنادًا إلى التجربة السابقة للمطارق العادية ، جنبًا إلى جنب مع ميزات مطرقة الدوران العكسي ، والهيكل الداخلي الأمثل ونقل الطاقة المثالي ، وبالتالي ضمان سلسلة من المطارق الحفر مع أخذ العينات سريعة وسلسة ومستمرة.
2. الهيكل الداخلي بسيط للغاية مع مكونات صلابة عالية ، وبالتالي ضمان حياة طويلة وسهولة الصيانة للمطرقة.
3. أنبوب التجميع يعتمد على تصميم متكامل ويمكن استبداله دون تفكيك المطرقة. مع العلاج بالكربنة ، لديها مقاومة جلخ جيدة.
4. مجهزة بت مصممة مع براءات الاختراع. ببساطة عن طريق استبدال لقمة الحفر ، يمكن للمطرقة نفسها أن تقوم بحفر ثقوب بأحجام مختلفة لضمان عدم تلوث العينة.
5. في الظروف الصعبة مثل التربة الفضفاضة ، الصخور الصلبة والكثير من الماء ، يمكن إجراء أخذ العينات بشكل جيد.
المطارق الدورانية العكسية المواصفات:
المطارق الدورانية العكسية | ||||
وصف | الوزن (كلغ) | |||
RC45 | RC55 | RC65 | RC52 | |
1. الداخلية Circlip | 0.03 | 0.04 | 0.05 | 0.04 |
2. شاشة الهواء | 0.35 | 0.44 | 0.65 | 0.44 |
3. أعلى الفرعية | 6.50 | 9.65 | 20.00 | 9.65 |
4. "يا" الدائري | 0.01 | 0.02 | 0.02 | 0.02 |
5. أنبوب عينة | 5.10 | 6.72 | 12.50 | 6.75 |
6. تحقق صمام | 0.25 | 0.68 | 0.85 | 0.68 |
7. الربيع | 0.04 | 0.12 | 0.10 | 0.12 |
8. "يا" الدائري | 0.01 | 0.02 | 0.02 | 0.02 |
9. موزع الهواء | 0.85 | 1.48 | 3.50 | 1.48 |
10. "يا" الدائري | 0.02 | 0.01 | 0.02 | 0.01 |
11. اسطوانة الداخلية | 2.20 | 4.12 | 4.20 | 4.12 |
12. المكبس | 8.50 | 16.90 | 24.00 | 16.90 |
13. الاسطوانة الخارجية | 14.50 | 19.50 | 32.00 | 21.50 |
14. كم تسترشد | 1.20 | 0.90 | 5.50 | 1.90 |
15. "يا" الدائري | - | - | - | 0.02 |
16. وقف "يا" الدائري | - | - | - | 0.01 |
17. وقف الطوق | - | - | - | 0.32 |
18. Shrout | - | - | - | 1.86 |
19. محرك تشاك | 3.20 | 5.65 | 6.50 | 4.17 |
20. بت الاحتفاظ دبوس | 0.01 | 0.15 | 0.30 | - |
21. مثقاب | 10.50 | 15.80 | 31.00 | 11.05 |
معلومات تقنية | ||||
نموذج | RC45 | RC55 | RC65 | RC52 |
طول (بدون بت) | 1020mm | 1111mm | 1250mm | 1208mm |
الوزن (بدون بت) | 94.00kg | 66.50kg | 110.00kg | 70.00kg |
القطر الخارجي | φ99mm | φ126mm | φ146mm | φ126mm |
بت شانك | NRC45 | NRC55 | NRC65 | PR52 |
ثقب المدى | φ114 - φ127mm | 33133- 2152mm | φ155- φ190mm | 33133- 6146mm |
اتصال الموضوع | كما هو مطلوب | كما هو مطلوب | كما هو مطلوب | كما هو مطلوب |
ضغط العمل | 1.0 - 3.0 ميجا باسكال | 1.5 - 3.5 ميجا باسكال | 1.5 - 3.5 ميجا باسكال | 1.5 - 3.5 ميجا باسكال |
معدل التأثير في 17 بار | 30HZ | 35HZ | 28HZ | 35HZ |
سرعة الدوران الموصى بها | 25 - 40 دورة / دقيقة | 25 - 40 دورة / دقيقة | 25 - 40 دورة / دقيقة | 25 - 40 دورة / دقيقة |
استهلاك الهواء | 1.0 ميجا باسكال: 8 متر مكعب / دقيقة | 1.7 ميجا باسكال: 16 متر مكعب / دقيقة | 1.7 ميجا باسكال: 20 متر مكعب / دقيقة | 1.7 ميجا باسكال: 16 متر مكعب / دقيقة |
1.8Mpa: 12 متر مكعب / دقيقة | 2.4 ميجا باسكال: 22 متر مكعب / دقيقة | 2.0 ميجا باسكال: 26 متر مكعب / دقيقة | 2.4 ميجا باسكال: 22 متر مكعب / دقيقة | |
2.4 ميجا باسكال: 16 متر مكعب / دقيقة | 3.0 ميجا باسكال: 28 متر مكعب / دقيقة | 3.0 ميجا باسكال: 35 متر مكعب / دقيقة | 3.0 ميجا باسكال: 28 متر مكعب / دقيقة |
مطرقة بوصة | بت ديا (مم) | بت ديا (بوصة) | عرقوب |
1 | 64MM-76MM | 2 1/2 "-3" | BR1 |
2 | 76MM-90MM | 3 "-3 1/2" | BR2 / PAD320 |
3 | 85mm و-105MM | 3 2/5 "-4" | BR3 / DHD330 / COP32 / PAD330 |
3.5 | 85mm و-110MM | 3 2/5 "-4 1/3" | DHD3.5 / IR3.5 / COP34 / QL30 / PAD3.5 |
4 | 105MM-140MM | 4 "-5 1/2" | DHD340 / COP44 / QL40 / SD4 / MISSION40 / PAD340 |
5 | 127MM-200MM | 5 "-8" | DHD350 / COP54 / QL50 / SD5 / MISSION50 / PAD350 |
6 | 152MM-254MM | 6 "-10" | DHD360 / COP64 / QL60 / SD6 / MISSION60 / PAD360 |
8 | 195MM-350MM | 7.2 / 3 "-13 4/5" | DHD380 / COP84 / QL80 / SD8 / MISSION80 / PAD380 |
10 | 254MM-380MM | 10 "-15" | SD10 / NUMA100 / DHD1100 / PAD1100 |
12 | 305MM-457MM | 12 "-18" | SD12 / NUMA120 / DHD1120 / PAD1120 |
تطبيقات
1. الألغام والمحاجر
2. بناء الطرق لأعمال الحفر والتفجير
3. حفر آبار المياه
4. حماية المنحدر
