| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MIROC Rock Drilling Tools |
| إصدار الشهادات: | API |
| رقم الموديل: | QL80 DTH المطرقة |
| الحد الأدنى لكمية: | 1 قطعة مطرقة DTH |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوما |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20000 قطعة لكلّ شهر |
| اسم المنتج: | دث هامر | سلسلة: | QL80 |
|---|---|---|---|
| بحجم: | 8 بوصة دث المطرقة | يكتب: | مع صمام القدم ، بدون صمام القدم |
| يستخدم: | حفر الأنفاق والتعدين والمحاجر وبئر المياه | اللون: | أخضر ، أسود ، برتقالي ، أزرق ، ذهبي إلخ. |
| تسليط الضوء: | ,,down the hole hammer |
||

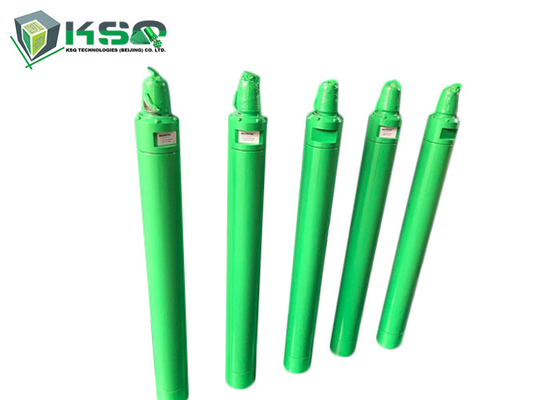

أدوات حفر Valveless أسفل الفتحة مقاس 8 بوصة مع مطرقة Dth لنقل الطاقة عالية الكفاءة
في مطارق DTH ، مثقاب حفر الصخور هو استمرار للساق ، الذي يضربه مكبس حفر الصخور مباشرة.نظرًا لأن المكبس على اتصال مباشر مع لقمة الحفر ، يتم فقد القليل من الطاقة.هذا يعطي مطارق DTH معدل اختراق ثابت تقريبًا بغض النظر عن طول الثقب.
خصائص مطارق DTH ذات ضغط الهواء العالي مع صمام القدم:
إنه نوع من مطرقة DTH ذات ضغط الهواء العالي مع صمام القدم.لها المزايا التالية:
الميزات الرئيسية هي كما يلي:
1. توزيع الهواء Valveless ، أكثر موثوقية.
2. تصميم بسيط للمكبس.طويل العمر الافتراضي.
3. نقل أكثر كفاءة للطاقة ، وسرعة حفر أسرع ، واستهلاك منخفض للهواء ، واستهلاك أقل للنفط.
4. أجزاء داخلية أقل ، هيكل بسيط ، عمر طويل ، عطل أقل وأسهل في الصيانة لأن جميع الأجزاء يتم معالجتها بالحرارة.
5. سهل الفك لأن الجزء العلوي ، ظرف محرك الأقراص والأسطوانة الخارجية متصلة بواسطة خيط متعدد الخطوات.
QL80 ارتفاع ضغط الهواء مطرقة DTH مع مواصفات صمام القدم:
| العناصر | قطع غيار |
| 1 | الجزء العلوي الفرعي |
| 2 | يا الدائري العلوي الفرعي |
| 3 | حلقة الاختراق |
| 4 | فحص الصمام |
| 5 | ينبوع |
| 6 | ضغط العازلة |
| 7 | موزع الهواء |
| 8 | اسطوانة داخلية |
| 9 | مكبس |
| 10 | اسطوانة خارجية |
| 11 | دليل كم |
| 12 | يا الدائري من حلقة التوقف |
| 13 | توقف عصابة |
| 14 | حلقة الاختراق |
| 15 | محرك قطعة |
| 16 | اداة الحفر |
| قطر الحفر (مم) | طول المطرقة بدون لقمة (مم) | القطر الخارجي (مم) | الوزن بدون لقمة (كجم) | ||||
| φ195-φ254 | 1465 | 180 ملم | 182 | ||||
| ضغط العمل (الأم) | استهلاك الهواء (متر مكعب / دقيقة) | ||||||
| 1.5-3.0 ميجا باسكال | 1.0 ميجا باسكال: 15 متر مكعب / دقيقة | 1.8 ميجا باسكال: 26 متر مكعب / دقيقة | 2.4 ميجا باسكال: 34 متر مكعب / دقيقة | ||||
| معدل التأثير عند 17 بار | سرعة الدوران الموصى بها | ربط قضيب الموضوع | بت شانك | ||||
| 20 هرتز | 15-25 ص / دقيقة. | API 4 1/2 `` Reg | QL80 | ||||
خصائص مطارق DTH ذات ضغط الهواء العالي بدون صمام قدم:
إنها نوع من مطرقة DTH ذات ضغط الهواء العالي بدون صمام قدم ، وهي أحدث تصميم لدينا.كما أنها واحدة من أكثر مطارق DTH تقدمًا في العالم.
لها المزايا التالية:
1. من مشكلة كسر صمام القدم وتمدده وانكماشه.
2. انخفاض استهلاك الطاقة وارتفاع تردد التأثير.سرعة الحفر 15-30٪ أعلى من تلك مع صمام القدم.
3. هيكل بسيط ، أجزاء موثوقة ، عمر طويل ، صيانة سهلة ورخيصة.
4. انخفاض استهلاك الهواء والزيت.استهلاك الزيت أقل بحوالي 10٪ من ذلك المزود بصمام القدم.
مطرقة DTH ذات ضغط الهواء العالي QL80 بدون مواصفات صمام القدم:
| العناصر | قطع غيار |
| 1 | الجزء العلوي الفرعي |
| 2 | يا الدائري العلوي الفرعي |
| 3 | حلقة الاختراق |
| 4 | فحص الصمام |
| 5 | ينبوع |
| 6 | موزع الهواء |
| 7 | اسطوانة داخلية |
| 8 | مكبس |
| 9 | اسطوانة خارجية |
| 10 | دليل كم |
| 11 | يا الدائري من حلقة التوقف |
| 12 | توقف عصابة |
| 13 | حلقة الاختراق |
| 14 | محرك قطعة |
| 15 | اداة الحفر |
مطرقة DTH ذات ضغط الهواء العالي QL80 بدون مواصفات صمام القدم:
| قطر الحفر (مم) | طول المطرقة بدون لقمة (مم) | القطر الخارجي (مم) | الوزن بدون لقمة (كجم) | ||||
| φ216-φ254 | 1340 | 203 ملم | 203 | ||||
| ضغط العمل (الأم) | استهلاك الهواء (متر مكعب / دقيقة) | ||||||
| 1.8-3.0 ميجا باسكال | 1.0 ميجا باسكال: 16 متر مكعب / دقيقة | 1.8 ميجا باسكال: 28 متر مكعب / دقيقة | 2.4 ميجا باسكال: 39 متر مكعب / دقيقة | ||||
| معدل التأثير عند 17 بار | سرعة الدوران الموصى بها | ربط قضيب الموضوع | بت شانك | ||||
| 22 هرتز | 15-25 ص / دقيقة. | API 4 1/2 `` Reg | QL80 | ||||
التطبيقات
1. المناجم والمحجر
2. شق طريق لأعمال الحفر والتفجير
3. حفر آبار المياه
4. حماية المنحدر
أدوات حفر الصخور ذات الصلة KSQ:
(1) قضيب الحفر لا يتجزأ- عرقوب H19 x 108mm و H22 108mm.
(2) أدوات حفر الصخور مدبب- لقمة إزميل ، لقمة متقاطعة ، لقمة زر ، قضيب حفر مستدق 7 ، 11 ، 12 درجة
(3) أدوات حفر الصخور الملولبة- بت زر ، بت زر retrac ، بت زر مركز الإسقاط ، بت القبة ، مثقاب التوسيع ، قضيب التمديد ، قضيب MF ، غلاف اقتران الخيط R25 ، R28 ، R32 ، R38 ، T38 ، T45 ، T51 ، ST58 ، ST68.
(4) محولات عرقوب (قضبان ضرب)- مكافئ لـ Atlas Copco و Furukawa و Gardner Genver و Ingersoll Rand إلخ.
(5) لقم ومطارق لأسفل الفتحة (DTH)- 3 '' ، 4 '' ، 5 '' ، 6 '' ، 8 '' مطرقة وزر بت DTH.
منتجات أخرى: بتات Tricone ، بتات PDC ، قضيب تثبيت مجوف ذاتي الحفر ، إلخ.
