تفاصيل المنتج:
شروط الدفع والشحن:
|
| اكتب: | مرساة بولت ، مرساة الحفر الذاتي | مواد: | 335 فولاذ |
|---|---|---|---|
| سعة: | 200 كيلو نيوتن - 8000 كيلو نيوتن | اللون: | بناء على العملاء |
| قطر الدائرة: | 25 مم -130 مم | الطول: | 1 م - 8 م |
| تطبيق: | دعم الألغام | ||
| تسليط الضوء: | براغي الحفر الذاتي,براغي مرساة الصلب |
||
مشروع حماية منحدرات النفق المباشر من المصنع مرساة مجوفة ذاتية الدفع مجتمعة مرساة حشو مجوفة
يعني مسمار التثبيت قضيب ينقل الهياكل أو الحمل الجيوتقني إلى صخرة مستقرة
تشكيلات ، وتتكون من قضيب ، مثقاب ، اقتران ، لوحة ، سدادة الحشو والجوز.قد كان
تستخدم على نطاق واسع في حفر الأنفاق ، والتعدين ، وتثبيت المنحدرات ، وعلاج أمراض الأنفاق ، ودعم الأسقف لأعمال تحت الأرض.إنه للأرض الرخوة (الطين ، الرمل القابل للتفتيت ، إلخ.) قضيب التثبيت المجوف مصنوع من أنبوب غير ملحوم بقوة عالية.
المعلمات والمواصفات:
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| القطر الخارجي (مم) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
| القطر الداخلي (مم) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
| سعة التحميل القصوى (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
| سعة تحميل المحصول (kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
| قوة الشد ، Rm (N / mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| قوة العائد ، Rp0.2 (N / مم 2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| الوزن (كجم / م) | 2.3 | 3.2 | 3.6 | 5.5 | 6.5 | 8.0 | 16.0 | 19.7 |
| نوع الخيط (اليسار) | ISO10208 | ISO1720 | معيار MAI T76 | |||||
| درجة الصلب | EN10083-1 (هيكل سبائك الصلب) | |||||||
| بالمقارنة مع الفولاذ الكربوني ، يتميز الفولاذ ذو الهيكل المعدني بقدرة عالية على مقاومة التآكل وميكانيكية عالية. | ||||||||
لوحة مرساة
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| البعد (مم) | 150 * 150 | 200 * 200 | 200 * 200 | 200 * 200 | 200 * 200 | 250 * 250 | 250 * 250 | 250 * 250 |
| سمك (مم) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
| قطر الثقب (مم) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
| الوزن (كجم / جهاز كمبيوتر) | 1.4 | 3 | 3.7 | 3.6 | 8.8 | 18.5 | 18 | 18 |
| البرد مشوه مع الهندسة | ||||||||
اقتران المرساة
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| القطر الخارجي (مم) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| الطول (مم) | 120 | 145 | 160 أو 190 | 180 | 180 | 200 | 200 | 200 |
| وزن | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
| توقف منتصف اقتران الصلب تشكيله | ||||||||
اداة الحفر
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| قطر (مم) | 41،51 | 51،76،90 | 90،100،110،115،130 | 130،150،160،180،200 | ||||
|
تصلب عبر بت (السابق) |
ريشة عرضية صلبة لحالة فضفاضة إلى متوسطة الكثافة مع صخور صغيرة. | |||||||
|
التنغستن عبر بت (إكس إكس) |
TC كروس بت للصخور اللينة إلى المتوسطة للتزاوج | |||||||
|
تصلب زر بت (إسبانيا) |
لقمة بوتون صلبة للصخور غير المجمعة مع الصخور. | |||||||
|
زر الكربون التنغستن بت (وفاق سطيف) |
بت زر مع إدراج TC للصخور المتوسطة للتشكيلات. | |||||||
|
تصلب قوس بت (المفوضية الأوروبية) |
مثقاب مقوى بهندسة محسّنة للتربة غير المتماسكة مع صخور صغيرة. |
|||||||
|
التنغستن بت قوس الكربون (ECC) |
مثقاب TC بهندسة محسنة للتكوينات الصخرية اللينة إلى المتوسطة. | |||||||
|
تصلب مركز انخفاض بت (EY) |
لقمة عرضية صلبة لظروف الأرض الكثيفة إلى المتوسطة | |||||||
|
مركز إسقاط TC بت (EY) |
مثقاب TC للتكوينات الصخرية اللينة إلى المتوسطة. | |||||||
|
صب الطين بت (شرق) |
صب لقمة الصلصال بهندسة محسّنة للحصول على قوام ناعم جدًا إلى ناعم. | |||||||
| بت تشكيل الصلب أو بت الصلب Casring | ||||||||
مرساة البندق
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| حجم المفتاح (مم) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| الطول (مم) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| الوزن (كجم / قطعة) | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
| الجوز الصلب تشكيله أو صب الجوز الصلب | ||||||||
T-Thread Anchor Bolt Technical Data
| نوع الشريط |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
المقطع العرضي (مم 2) |
تحميل النهائي KN |
منطقه تخفيف سرعه KN |
وزن (كجم / م) |
خيط اليسار / اليد اليمنى |
| 30/11 | 30 | 11 | 446 | 320 | 260 | 3.3 | ارفع أو يمينًا |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2.9 | ارفع أو يمينًا |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2.7 | ارفع أو يمينًا |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7.0 | ارفع أو يمينًا |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | ارفع أو يمينًا |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10.0 | ارفع أو يمينًا |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12.3 | ارفع أو يمينًا |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | ارفع أو يمينًا |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17.8 | ارفع أو يمينًا |

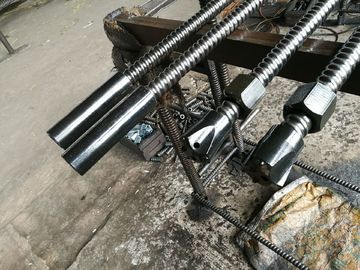

صور المنتجات:
ملامح الجوف مرساة الترباس الجوف
• مناسبة بشكل خاص لظروف الأرض الصعبة.
• يمكن إجراء نسبة عالية من التركيب منذ الحفر والتركيب والحشو في واحدة
عملية.
• نظام الحفر الذاتي يلغي الحاجة إلى وجود بئر مغلف.
• التثبيت مع الحفر والحشو في وقت واحد ممكن.
• سهولة التركيب في جميع الاتجاهات ، وكذلك لأعلى.
• مناسب للعمل في الأماكن المحدودة والارتفاع وفي المناطق التي يصعب الوصول إليها.
• نظام بسيط لما بعد الحشو.• جلفنة بالغمس الساخن للحماية من التآكل
تطبيقات في حفر الأنفاق وهندسة الأرض
• شعاعي الاغلاق
• تثبيت المنحدر
• Forepoling
• كومة الحقن الجزئي
• تثبيت الوجه
• مرساة دعم مؤقتة
• إعداد البوابة
• تسميد التربة
