| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MIROC DTH Rock Drilling Tools |
| إصدار الشهادات: | API |
| رقم الموديل: | SD سلسلة مطرقة DTH |
| الحد الأدنى لكمية: | 1 قطعة مطرقة DTH |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوما |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20000 قطعة لكلّ شهر |
| اسم المنتج: | مطرقة DTH | سلسلة: | سلسلة SD |
|---|---|---|---|
| بت شانك: | SD4 SD5 SD6 SD8 SD10 SD12 | مسلك: | API 3 1/2 `` Reg، API 2 7/8 '' Reg |
| قطر الدائرة: | 82 مم -275 مم | اللون: | أخضر ، أسود ، برتقالي ، أزرق ، ذهبي ، إلخ. |
| تسليط الضوء: | ,,down the hole hammer |
||

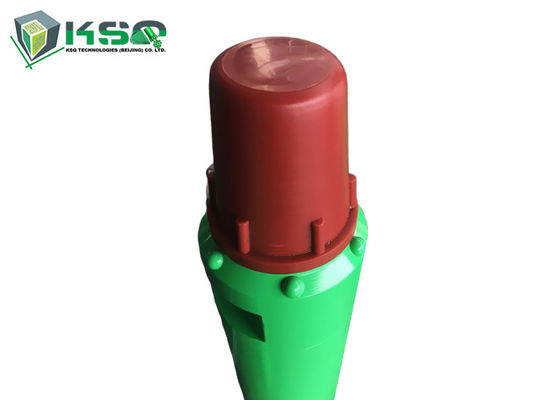

SD Series DTH Rock Drilling Hamm ارتفاع ضغط الهواء مع توزيع أكثر موثوقية للهواء
هيكل ومواصفات مطرقة DTH من سلسلة SD (SD4 SD5 SD6 SD8 SD10 SD12):
| وصف | الوزن (كجم) | |||||
| SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
| 1.Top sub | 6.50 | 15.00 | 20.00 | 41.00 | 59.00 | 70.00 |
| 2. O- حلقة من Top Sub | 0.01 | 0.01 | 0.01 | 0.02 | 0.03 | 0.04 |
| 3. حلقة الاختراق | 0.01 | - | - | 0.20 | 0.30 | 0.80 |
| 4-فحص الصمام | 0.42 | 1.00 | 1.00 | 1.50 | 1.40 | 3.00 |
| 5. الربيع | 0.04 | 0.10 | 0.05 | 0.10 | 0.30 | 0.10 |
| 6. ضغط العازلة | 0.04 | 0.05 | 0.10 | 0.42 | 0.60 | 1.00 |
| 7. موزع الهواء | 2.20 | 3.50 | 5.00 | 12.50 | 11.50 | 20.00 |
| 8. اسطوانة داخلية | 2.50 | 4.20 | 5.00 | 8.60 | 11.00 | 23.00 |
| 9. مكبس | 9.00 | 15.50 | 24.00 | 42.00 | 62.00 | 125.00 |
| 10. اسطوانة خارجية | 15.60 | 25.00 | 35.00 | 65.00 | 110.00 | 170.00 |
| 11. يا الدائري من حلقة التوقف | 0.02 | 0.01 | 0.01 | 0.05 | 0.03 | 0.04 |
| 12. وقف الطوق | 0.20 | 0.50 | 0.50 | 1.20 | 0.60 | 4.80 |
| 13. الأكمام الموجهة | - | - | 1.50 | 3.40 | 4.50 | 18.00 |
| 14. حلقة الاختراق | 0.01 | - | - | - | 0.30 | 0.80 |
| 15. محرك تشاك | 4.00 | 7.50 | 7.50 | 15.50 | 24.00 | 51.00 |
| 16. مثقاب | 9.60 | 15.60 | 25.80 | 37.00 | 115.00 | 120.00 |
المعلمة الفنية للمطرقة DTH من سلسلة SD (SD4 SD5 SD6 SD8 SD10 SD12)
| معلومات تقنية | ||||||
| نموذج | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| الطول (بدون بت) | 1084 ملم | 1175 ملم | 1261 ملم | 1463 ملم | 1502 مم | 1880 ملم |
| الوزن (بدون بت) | 40.50 كجم | 72.50 كجم | 100.00 كجم | 192.00 كجم | 290.00 كجم | 487.00 كجم |
| القطر الخارجي | φ99 مم | φ126 ملم | φ142mm ، φ144mm ، φ146mm ، φ148mm | φ180 مم ، φ185 مم | φ 226 مم | φ 275 ملم |
| بت شانك | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| نطاق الحفرة | φ110 - φ135 مم | φ135- φ155 ملم | φ155 - 190 مم | φ195 - φ254 مم | φ254 - φ311 مم | φ305 - φ445 ملم |
| موضوع الاتصال | API 2 3/8 `` Reg | API 3 1/2 `` Reg، API 2 7/8 '' Reg | API 3 1/2 `` Reg | API 4 1/2 `` Reg | API 4 1/2 `` Reg ، API 6 5/8 '' Reg | API 6 5/8 `` Reg |
| ضغط العمل | 1.2 - 2.0 ميجا باسكال | 1.3 - 2.3 ميجا باسكال | 1.5 - 2.5 ميجا باسكال | 1.5 - 3.0 ميجا باسكال | 2.0 - 3.5 ميجا باسكال | 2.0 - 3.5 ميجا باسكال |
| معدل التأثير عند 17 بار | 27 هرتز | 25 هرتز | 23 هرتز | 20 هرتز | 18 هرتز | 16 هرتز |
| سرعة الدوران الموصى بها | 25-40 ص / دقيقة | 30-35 ص / دقيقة | 20 - 30 ص / دقيقة | 5-25 ص / دقيقة | 20 - 30 ص / دقيقة | 15-25 ص / دقيقة |
| استهلاك الهواء | 1.0 ميجا باسكال: 6 متر مكعب / دقيقة | 1.0 ميجا باسكال: 9 متر مكعب / دقيقة | 1.0 ميجا باسكال: 10 متر مكعب / دقيقة | 1.0 ميجا باسكال: 15 متر مكعب / دقيقة | 1.0 ميجا باسكال: 22 متر مكعب / دقيقة | 1.0 ميجا باسكال: 30 متر مكعب / دقيقة |
| 1.8 ميجا باسكال: 10 متر مكعب / دقيقة | 1.8 ميجا باسكال: 15 متر مكعب / دقيقة | 1.8 ميجا باسكال: 20 متر مكعب / دقيقة | 1.8 ميجا باسكال: 26 متر مكعب / دقيقة | 1.8 ميجا باسكال: 40 متر مكعب / دقيقة | 1.8 ميجا باسكال: 56 متر مكعب / دقيقة | |
| 2.4 ميجا باسكال: 15 متر مكعب / دقيقة | 2.4 ميجا باسكال: 23 متر مكعب / دقيقة | 2.4 ميجا باسكال: 28.5 متر مكعب / دقيقة | 2.4 ميجا باسكال: 34 متر مكعب / دقيقة | 2.4 ميجا باسكال: 55 متر مكعب / دقيقة | 2.4 ميجا باسكال: 78 متر مكعب / دقيقة | |
خصائص مطارق DTH ذات ضغط الهواء العالي مع صمام القدم:
إنها نوع من مطرقة DTH ذات ضغط الهواء العالي مع صمام القدم.
مطرقة توزيع الهواء Valveless ، أكثر موثوقية لتوزيع الهواء.
ختم جيد ، لا يوجد ماء وعقل يدخل في المطرقة في الماء.
ميزات مطارق DTH من سلسلة SD:
1. توزيع الهواء Valveless ، أكثر موثوقية.
2. التصميم البسيط للمكبس.طويل العمر الافتراضي.
3. نقل أكثر كفاءة للطاقة ، وسرعة حفر أسرع ، واستهلاك منخفض للهواء ، واستهلاك أقل للنفط.
4. أجزاء داخلية أقل ، هيكل بسيط ، عمر طويل ، عطل أقل وأسهل في الصيانة لأن جميع الأجزاء يتم معالجتها بالحرارة.
5. سهل الفك لأن الجزء الفرعي العلوي ، ظرف محرك الأقراص ، والأسطوانة الخارجية متصلة بواسطة خيط متعدد الخطوات.
مزايا المطارق DTH من سلسلة SD:
1. تصميم بسيط ومعقول ، سهل التجميع والتفكيك ، معدل مشكلة منخفض.
2. استهلاك منخفض للهواء ، حفر سلس ، قوة تأثير قصوى ، معدل اختراق عالي.
3. المعالجة الحرارية المتعددة الدقيقة مع جميع أجزاء المطرقة لتوفير عمر طويل في ظل ظروف العمل القاسية.
التطبيقات
متاح لجميع ظروف العمل ، والأداء العالي في مشاريع حفر آبار المياه
أدوات حفر الصخور ماركة MIROC®
خط إنتاج MIROC® Rock Drilling Tools بواسطة KSQ Technologies (Beijing) Co.Ltd.هي نتيجة سنوات من الهندسة المتقدمة والتصنيع الدقيق والتفاني في استخدام مواد عالية الجودة.
يتم استخدام أدوات حفر الصخور MIROC® من قبل العديد من المتخصصين في الحفر فيما يتعلق بمشاريع التعدين والبناء والأنفاق واستغلال المحاجر في جميع أنحاء العالم.
تتضمن أدوات حفر الصخور MIROC®:
شركة
KSQ Technologies (Beijing) Co. Ltd.يوفر خبرة تقنية استثنائية في التطوير والإنتاج والتطبيق.اعتمدت الشركة عمليات تصنيع متقدمة لضمان إدراج الفولاذ عالي الجودة وكربيد التنجستن لملحقات حفر الصخور.يفهم موظفوها احتياجات العملاء الحفر ولديهم مهارات الخدمة للتوصية بأدوات الحفر المناسبة للوظيفة.
يمكن لمطوري المنتجات ذوي الخبرة أيضًا إنشاء أدوات مخصصة.علاوة على ذلك ، يقدم فريق التطوير بالشركة منتجات مبتكرة كل عام - أدوات يتم اختبارها بدقة في هذا المجال وثبت أنها تتخطى توقعات الصناعة.
