تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | مطرقة DTH | سلسلة: | سلسلة QL |
---|---|---|---|
بت شانك: | QL4 QL5 QL6 QL8 | خيط: | API 3 1/2 '' Reg ، API 2 7/8 '' Reg ، API 2 7/8 '' IF |
قطر الدائرة: | 99mm-180mm و | الطول: | 1097mm-1465mm |
تسليط الضوء: | ,,down the hole hammer |

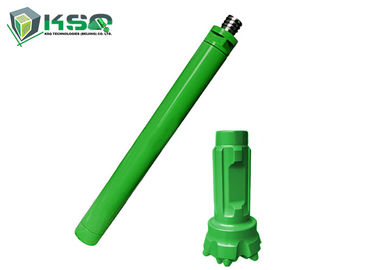

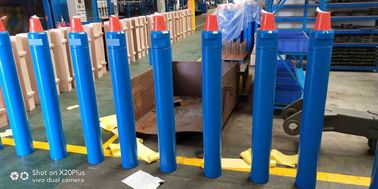

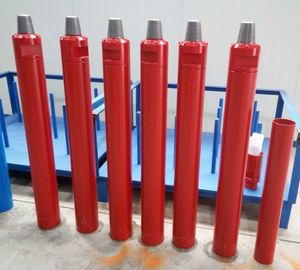

المطارق DTH من سلسلة QL عالية الأداء
نموذج مطرقة DTH:
4 '' - QL4 DTH المطرقة
5 '' - QL5 DTH المطرقة
6 '' - QL6 DTH المطرقة
8 '' - QL8 DTH المطرقة
QL (QL4 QL5 QL6 QL8) سلسلة سلسلة DTH هيكل المطرقة والمواصفات:
وصف | الوزن (كلغ) | |||
QL4 | QL5 | QL6 | QL8 | |
1. أعلى الفرعية | 6.50 | 15.00 | 20.00 | 41.00 |
2. يا الدائري من الأعلى الفرعية | 0.01 | 0.02 | 0.02 | 0.02 |
3. اندلاع الدائري | - | - | - | 0.30 |
4. تحقق صمام | 0.42 | 1.00 | 1.00 | 1.50 |
5. الربيع | 0.04 | 0.10 | 0.10 | 0.10 |
6. ضغط العازلة | 0.04 | 0.10 | 0.10 | 0.42 |
7. موزع الهواء | 2.20 | 3.50 | 6.00 | 13.00 |
8. اسطوانة الداخلية | 2.30 | 4.20 | 5.00 | 8.60 |
9. المكبس | 9.00 | 19.00 | 23.50 | 41.00 |
10. اسطوانة الخارجية | 16.50 | 24.60 | 31.00 | 60.00 |
11. الموجهة كم | - | 0.90 | 1.00 | 2.20 |
12. يا الدائري من حلقة إيقاف | 0.01 | 0.01 | 0.02 | 0.02 |
13. وقف الطوق | 0.30 | 0.40 | 0.60 | 1.20 |
14. اندلاع الدائري | - | - | - | 0.30 |
15. محرك تشاك | 3.00 | 4.60 | 5.40 | 12.00 |
16. مثقاب | 9.50 | 15.50 | 24.60 | 35.00 |
QL (QL4 QL5 QL6 QL8) سلسلة DTH مطرقة التقنية المعلمة
معلومات تقنية | ||||
نموذج | QL4 | QL5 | QL6 | QL8 |
طول (بدون بت) | 1097mm | 1156mm | 1212mm | 1465mm |
الوزن (بدون بت) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
القطر الخارجي | φ99mm | φ126mm | φ142mm ، φ144mm ، φ146mm ، φ148mm | φ180mm |
بت شانك | QL4 | QL5 | QL6 | QL8 |
ثقب المدى | 10110 - 35135mm | 35135- 5155mm | 5155 - 90190mm | 5 195 - 4254mm |
اتصال الموضوع | API 2 3/8 '' Reg | API 3 1/2 '' Reg ، API 2 7/8 '' Reg | API 3 1/2 '' Reg ، API 2 7/8 '' Reg ، API 2 7/8 '' IF | API 4 1/2 '' Reg |
ضغط العمل | 1.2 - 2.0 ميجا باسكال | 1.3 - 2.3 ميجا باسكال | 1.5 - 2.5 ميجا باسكال | 1.5 - 3.0 ميجا باسكال |
معدل التأثير في 17 بار | 27HZ | 25HZ | 23HZ | 20HZ |
سرعة الدوران الموصى بها | 25 - 40 دورة / دقيقة | 25 - 40 دورة / دقيقة | 20 - 30 دورة / دقيقة | 15 - 25 دورة / دقيقة |
استهلاك الهواء | 1.0 ميجا باسكال: 6 متر مكعب / دقيقة | 1.0 ميجا باسكال: 9 متر مكعب / دقيقة | 1.0 ميجا باسكال: 10 متر مكعب / دقيقة | 1.0 ميجا باسكال: 15 متر مكعب / دقيقة |
1.8 ميجا باسكال: 10 متر مكعب / دقيقة | 1.8 ميجا باسكال: 15 متر مكعب / دقيقة | 1.8 ميجا باسكال: 20 متر مكعب / دقيقة | 1.8 ميجا باسكال: 26 متر مكعب / دقيقة | |
2.4 ميجا باسكال: 15 متر مكعب / دقيقة | 2.4 ميجا باسكال: 23 متر مكعب / دقيقة | 2.4 ميجا باسكال: 28.5 متر مكعب / دقيقة | 2.4 ميجا باسكال: 34 متر مكعب / دقيقة |
خصائص المطارق DTH ذات الضغط العالي مع صمام القدم:
إنه نوع من مطرقة DTH ذات الضغط العالي عالية الضغط مع صمام القدم.
مطرقة توزيع الهواء Valveless ، أكثر موثوقية لتوزيع الهواء.
وجود ختم جيد ، لا ماء ، والعقل تدخل المطرقة في الماء.
المطارق DTH من سلسلة QL:
1. توزيع الهواء Valveless ، أكثر موثوقية.
2. تصميم بسيط للمكبس. طويل العمر الافتراضي.
3. نقل أكثر كفاءة للطاقة ، سرعة حفر أسرع ، انخفاض استهلاك الهواء ، وخفض استهلاك الزيت.
4. أجزاء داخلية أقل ، بنية بسيطة ، عمر افتراضي طويل ، عطل أقل وأسهل في الصيانة لأن جميع الأجزاء يتم معالجتها بالحرارة.
5. سهلة الفك لأن الجزء العلوي الفرعي ، ظرف محرك الأقراص ، والأسطوانة الخارجية متصلة بخيط متعدد الخطوات.
QL سلسلة DTH المطارق المزايا:
1. تصميم بسيط ومعقول ، وسهلة لتجميع و dis- تجميع ، انخفاض معدل المشكلة.
2. انخفاض استهلاك الهواء ، الحفر السلس ، أقصى قوة تأثير ، معدل اختراق عالي.
3. المعالجة الحرارية متعددة دقيقة مع جميع أجزاء المطرقة لتوفير عمر طويل في ظل ظروف العمل القاسية.
تطبيقات
متاح لجميع ظروف العمل ، والأداء العالي في مشاريع حفر آبار المياه المثقلة بالأعباء
أدوات حفر الصخور
خط إنتاج أدوات حفر الصخور MIROC® من KSQ Technologies (Beijing) Co.Ltd. هي نتيجة سنوات من الهندسة المتقدمة والتصنيع الدقيق والتفاني في استخدام مواد عالية الجودة.
يتم استخدام أدوات حفر الصخور MIROC® من قبل العديد من المتخصصين في الحفر المتعلقة بمشاريع التعدين والبناء والنفق والمحاجر في جميع أنحاء العالم.
أدوات حفر الصخور MIROC® تشمل:
شركة
توفر KSQ Technologies (Beijing) Co. Ltd. خبرة فنية استثنائية في التطوير والإنتاج والتطبيق. اعتمدت الشركة عمليات التصنيع المتقدمة لضمان إدراج الفولاذ عالي الجودة وكربيد التنغستن لملحقات الحفر الصخري. يفهم موظفوها احتياجات العملاء ولديهم مهارات الخدمة للتوصية بأدوات الحفر المناسبة للوظيفة.
يمكن لمطوري المنتجات ذوي الخبرة أيضًا إنشاء أدوات مخصصة. علاوة على ذلك ، يقدم فريق التطوير التابع للشركة منتجات مبتكرة كل عام - وهي أدوات يتم اختبارها بدقة في هذا المجال وثبت أنها تفوق أداء توقعات الصناعة.
اتصل شخص: Mr. Yingkai Zhang
الهاتف :: +86 18501231988
