| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MIROC DTH Rock Drilling Tools |
| إصدار الشهادات: | API |
| رقم الموديل: | DHD و COP سلسلة مطرقة DTH بدون صمام القدم |
| الحد الأدنى لكمية: | 1 قطعة مطرقة DTH |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوما |
| القدرة على العرض: | 20000 قطعة لكلّ شهر |
| اسم المنتج: | مطرقة DTH | سلسلة: | DHD وسلسلة COP |
|---|---|---|---|
| بت شانك: | DHD3.5 COP44 / DHD340 COP54 / DHD350R DHD350Q COP64 / DHD360 COP84 / DHD380 DHD1120 | اكتب: | بدون صمام القدم |
| ضغط العمل: | 1.0Mpa - 2.3Mpa | اللون: | الأخضر والأسود والبرتقالي والأزرق والذهبي الخ |
| تسليط الضوء: | ,,down the hole hammer |
||

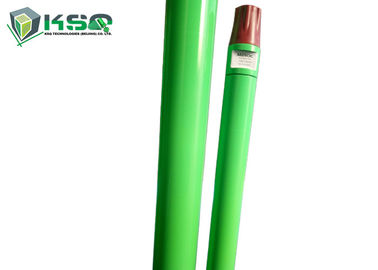

ارتفاع ضغط الهواء مطرقة DTH بدون صمام القدم - COP / DHD سلسلة مطرقة DTH
نموذج مطرقة DTH:
3 '' - IR 3.5 DTH المطرقة
شرطي سلسلة مطرقة DTH
4 '' - مطرقة COP44 DTH
5 '' - مطرقة COP54 DTH
6 '' - COP64 DTH المطرقة
8 '' - COP84 DTH Hammer
DHD سلسلة مطرقة DTH
4 '' - DHD340 DTH المطرقة
5 '' - DHD350 DTH المطرقة
6 '' - DHD360 DTH المطرقة
8 '' - DHD380 DTH المطرقة
12 '' - DHD1120 مطرقة DTH
DHD و COP سلسلة مطرقة DTH بدون هيكل صمام القدم والمواصفات:
| وصف | الوزن (كلغ) | ||||
| IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R | |
| 1. أعلى الفرعية | 4.20 | 6.50 | 6.00 | 13.70 | 13.30 |
| 2. يا الدائري من الأعلى الفرعية | 0.01 | 0.01 | 0.01 | 0.015 | 0.015 |
| 3. اندلاع الدائري | - | - | - | - | - |
| 4. تحقق صمام | 0.20 | 0.35 | 0.30 | 0.70 | 0.70 |
| 5. الربيع | 0.02 | 0.05 | 0.05 | 0.10 | 0.10 |
| 6. موزع الهواء | 0.80 | 1.50 | 1.30 | 2.00 | 1.90 |
| 7. اسطوانة الداخلية | 1.30 | 2.10 | 1.90 | 2.80 | 2.70 |
| 8. المكبس | 5.50 | 8.50 | 7.80 | 15.00 | 14.50 |
| 9. الاسطوانة الخارجية | 9.50 | 15.20 | 14.60 | 24.00 | 23.00 |
| 10. دليل الأكمام | 1.00 | 1.30 | 1.20 | 2.60 | 2.50 |
| 11. يا الدائري من حلقة إيقاف | 0.05 | 0.01 | 0.005 | 0.01 | 0.01 |
| 12. وقف الطوق | 0.15 | 0.30 | 0.20 | 0.50 | 0.50 |
| 13. اندلاع الدائري | - | - | - | - | - |
| 14. محرك تشاك | 1.90 | 3.40 | 3.40 | 6.50 | 6.20 |
| 15. مثقاب | 5.00 | 9.00 | 8.50 | 16.00 | 15.50 |
| وصف | الوزن (كلغ) | ||||
| DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 | |
| 1. أعلى الفرعية | 13.70 | 20.00 | 23.00 | 34.00 | 70.00 |
| 2. يا الدائري من الأعلى الفرعية | 0.015 | 0.02 | 0.015 | 0.015 | 0.040 |
| 3. اندلاع الدائري | - | - | - | 0.30 | 0.80 |
| 4. تحقق صمام | 0.70 | 0.70 | 0.70 | 1.20 | 2.00 |
| 5. الربيع | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 |
| 6. موزع الهواء | 2.00 | 3.50 | 4.50 | 6.00 | 16.00 |
| 7. اسطوانة الداخلية | 2.80 | 4.20 | 6.50 | 6.50 | 25.00 |
| 8. المكبس | 15.00 | 23.00 | 28.00 | 42.50 | 113.00 |
| 9. الاسطوانة الخارجية | 25.00 | 31.50 | 40.00 | 60.00 | 173.00 |
| 10. دليل الأكمام | 3.20 | 6.50 | 7.50 | 5.30 | 24.00 |
| 11. يا الدائري من حلقة إيقاف | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| 12. وقف الطوق | 0.50 | 0.60 | 0.80 | 1.20 | 4.00 |
| 13. اندلاع الدائري | - | - | - | 0.30 | 0.80 |
| 14. محرك تشاك | 4.00 | 6.00 | 8.00 | 17.50 | 46.00 |
| 15. مثقاب | 15.90 | 26.00 | 28.50 | 40.00 | 140.00 |
DHD و COP سلسلة مطرقة DTH بدون معلمات تقنية صمام القدم
| معلومات تقنية | |||||
| نموذج | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
| طول (بدون بت) | 888mm | 1011mm | 986mm | 1110mm | 1110mm |
| الوزن (بدون بت) | 25.00kg | 43.20kg | 37.00kg | 69.00kg | 66.00kg |
| القطر الخارجي | φ82mm | φ99mm | φ92mm | φ126mm | φ116mm |
| بت شانك | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
| ثقب المدى | φ90 - φ115mm | 10110 - 35135mm | 5105 - 20120mm | 35135 - 5155mm | φ127 - 45145mm |
| اتصال الموضوع | API 2 3/8 '' Reg | API 2 3/8 '' Reg | API 2 3/8 '' Reg | API 2 3/8 '' Reg ، API 3 1/2 '' Reg ، API 2 7/8 '' Reg ، API 2 7/8 '' IF | API 2 3/8 '' Reg ، API 3 1/2 '' Reg ، API 2 7/8 '' Reg |
| ضغط العمل | 1.0 - 1.5 ميجا باسكال | 1.2 - 2.0 ميجا باسكال | 1.2 - 2.0 ميجا باسكال | 1.3 - 2.3 ميجا باسكال | 1.3 - 2.3 ميجا باسكال |
| معدل التأثير في 17 بار | 25HZ | 30HZ | 30HZ | 28HZ | 28HZ |
| سرعة الدوران الموصى بها | 25 - 40 دورة / دقيقة | 22 - 35 دورة / دقيقة | 25 - 40 دورة / دقيقة | 20 - 35 دورة / دقيقة | 20 - 35 دورة / دقيقة |
| استهلاك الهواء | 1.0 ميجا باسكال: 3.8 متر مكعب / دقيقة | 1.0 ميجا باسكال: 6 متر مكعب / دقيقة | 1.8 ميجا باسكال: 8 متر مكعب / دقيقة | 1.0 ميجا باسكال: 7 متر مكعب / دقيقة | 1.0 ميجا باسكال: 7 متر مكعب / دقيقة |
| 1.5 ميجا باسكال: 7.5 متر مكعب / دقيقة | 1.8 ميجا باسكال: 10 متر مكعب / دقيقة | 2.4 ميجا باسكال: 13 متر مكعب / دقيقة | 1.8 ميجا باسكال: 14 متر مكعب / دقيقة | 1.8 ميجا باسكال: 13.5 متر مكعب / دقيقة | |
| 2.4 ميجا باسكال: 15 متر مكعب / دقيقة | 2.4 ميجا باسكال: 19 متر مكعب / دقيقة | 2.4 ميجا باسكال: 18 متر مكعب / دقيقة | |||
| معلومات تقنية | |||||
| نموذج | DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
| طول (بدون بت) | 1102mm | 1238mm | 1258mm | 1359mm | 1880mm |
| الوزن (بدون بت) | 68.00kg | 98.00kg | 120.00kg | 175.00kg | 474.00kg |
| القطر الخارجي | φ126mm | φ142mm ، φ146mm | φ165mm | 80180mm ، φ185mm | φ275mm |
| بت شانك | ND55C / DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
| ثقب المدى | 35135 - 5155mm | φ155 - 3203mm | 75175 - 16216mm | 5 195 - 4254mm | φ305 - 45445mm |
| اتصال الموضوع | API 2 3/8 '' Reg ، API 3 1/2 '' Reg ، API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg |
| ضغط العمل | 1.3 - 2.3 ميجا باسكال | 1.5 - 3.0 ميجا باسكال | 1.5 - 3.0 ميجا باسكال | 1.5 - 3.0 ميجا باسكال | 2.0 - 3.5 ميجا باسكال |
| معدل التأثير في 17 بار | 28HZ | 25HZ | 23HZ | 22HZ | 20HZ |
| سرعة الدوران الموصى بها | 20 - 35 دورة / دقيقة | 20 - 30 دورة / دقيقة | 20 - 30 دورة / دقيقة | 15 - 25 دورة / دقيقة | 15 - 25 دورة / دقيقة |
| استهلاك الهواء | 1.0 ميجا باسكال: 8 متر مكعب / دقيقة | 1.0 ميجا باسكال: 9 متر مكعب / دقيقة | 1.0 ميجا باسكال: 11 متر مكعب / دقيقة | 1.0 ميجا باسكال: 12 متر مكعب / دقيقة | 1.0 ميجا باسكال: 28 متر مكعب / دقيقة |
| 1.8 ميجا باسكال: 14 متر مكعب / دقيقة | 1.8 ميجا باسكال: 18 متر مكعب / دقيقة | 1.8 ميجا باسكال: 20 متر مكعب / دقيقة | 1.8 ميجا باسكال: 22 متر مكعب / دقيقة | 1.8 ميجا باسكال: 50 متر مكعب / دقيقة | |
| 2.4 ميجا باسكال: 19 متر مكعب / دقيقة | 2.4 ميجا باسكال: 26 متر مكعب / دقيقة | 2.4 ميجا باسكال: 28 متر مكعب / دقيقة | 2.4 ميجا باسكال: 28 متر مكعب / دقيقة | 2.4 ميجا باسكال: 71 متر مكعب / دقيقة | |
خصائص المطارق DTH ذات الضغط العالي بدون صمام القدم:
إنه نوع من مطرقة DTH ذات الضغط العالي بدون صمام القدم ، وهو أحدث تصميم لدينا. كما أنها واحدة من المطارق DTH الأكثر تقدما في العالم.
ارتفاع ضغط الهواء المطارق DTH دون مزايا صمام القدم:
1. للخروج من عناء كسر صمام القدم والتوسع والانكماش.
2. انخفاض استهلاك الطاقة وارتفاع وتيرة التأثير.
سرعة الحفر أعلى بنسبة 15-30٪ من سرعة الصمام.
3. بنية بسيطة ، أجزاء موثوقة ، عمر طويل ، صيانة سهلة ورخيصة.
4. انخفاض استهلاك الهواء والنفط. استهلاك الزيت أقل بحوالي 10٪ من استهلاكه مع صمام القدم.
DHD و COP سلسلة المطارق DTH الميزات:
1. توزيع الهواء Valveless ، أكثر موثوقية.
2. تصميم بسيط للمكبس. طويل العمر الافتراضي.
3. نقل أكثر كفاءة للطاقة ، سرعة حفر أسرع ، انخفاض استهلاك الهواء ، وخفض استهلاك الزيت.
4. أجزاء داخلية أقل ، بنية بسيطة ، عمر افتراضي طويل ، عطل أقل وأسهل في الصيانة لأن جميع الأجزاء يتم معالجتها بالحرارة.
5. سهلة الفك لأن الجزء العلوي الفرعي ، ظرف محرك الأقراص ، والأسطوانة الخارجية متصلة بخيط متعدد الخطوات.
DHD / COP سلسلة المطارق DTH المزايا:
1. تصميم بسيط ومعقول ، وسهلة لتجميع و dis- تجميع ، انخفاض معدل المشكلة.
2. انخفاض استهلاك الهواء ، الحفر السلس ، أقصى قوة تأثير ، معدل اختراق عالي.
3. المعالجة الحرارية متعددة دقيقة مع جميع أجزاء المطرقة لتوفير عمر طويل في ظل ظروف العمل القاسية.
تطبيقات
متاح لجميع ظروف العمل ، والأداء العالي في مشاريع حفر آبار المياه المثقلة بالأعباء
أدوات حفر الصخور
خط إنتاج أدوات حفر الصخور MIROC® من KSQ Technologies (Beijing) Co.Ltd. هي نتيجة سنوات من الهندسة المتقدمة والتصنيع الدقيق والتفاني في استخدام مواد عالية الجودة.
يتم استخدام أدوات حفر الصخور MIROC® من قبل العديد من المتخصصين في الحفر المتعلقة بمشاريع التعدين والبناء والنفق والمحاجر في جميع أنحاء العالم.
أدوات حفر الصخور MIROC® تشمل:
شركة
توفر KSQ Technologies (Beijing) Co. Ltd. خبرة فنية استثنائية في التطوير والإنتاج والتطبيق. اعتمدت الشركة عمليات التصنيع المتقدمة لضمان إدراج الفولاذ عالي الجودة وكربيد التنغستن لملحقات الحفر الصخري. يفهم موظفوها احتياجات العملاء ولديهم مهارات الخدمة للتوصية بأدوات الحفر المناسبة للوظيفة.
يمكن لمطوري المنتجات ذوي الخبرة أيضًا إنشاء أدوات مخصصة. علاوة على ذلك ، يقدم فريق التطوير التابع للشركة منتجات مبتكرة كل عام - وهي أدوات يتم اختبارها بدقة في هذا المجال وثبت أنها تفوق أداء توقعات الصناعة.
