مكان المنشأ: | الصين |
اسم العلامة التجارية: | MIROC DTH Rock Drilling Tools |
إصدار الشهادات: | API |
رقم الموديل: | SD سلسلة مطرقة DTH |
الحد الأدنى لكمية: | 1 قطعة مطرقة DTH |
---|---|
الأسعار: | Negotiation |
تفاصيل التغليف: | صندوق خشبي |
وقت التسليم: | 10-15 يوما |
القدرة على العرض: | 20000 قطعة لكلّ شهر |
اسم المنتج: | مطرقة DTH | سلسلة: | سلسلة SD |
---|---|---|---|
بت شانك: | SD4 SD5 SD6 SD8 SD10 SD12 | خيط: | API 3 1/2 '' Reg ، API 2 7/8 '' Reg |
الطول: | 1012mm-1860mm | اكتب: | بدون صمام القدم |
تسليط الضوء: | ,,down the hole hammer |

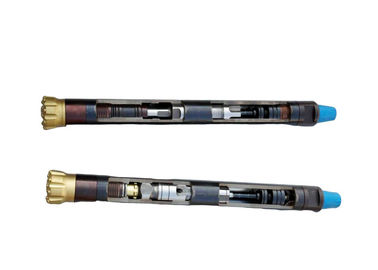

ارتفاع ضغط الهواء مطرقة DTH بدون صمام القدم - SD سلسلة مطرقة DTH
SD سلسلة مطرقة DTH بدون صمام القدم نموذج:
4 '' - SD4 DTH المطرقة
5 '' - SD5 DTH المطرقة
6 '' - SD6DTH المطرقة
8 '' - SD8 DTH المطرقة
10 '' - SD10 DTH المطرقة
12 '' - SD12 مطرقة DTH
سلسلة SD (SD4 SD5 SD6 SD8 SD10 SD12) سلسلة مطرقة DTH بدون هيكل صمام القدم ومواصفاته:
وصف | الوزن (كلغ) | |||||
SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
1. أعلى الفرعية | 6.50 | 13.70 | 20.00 | 34.00 | 59.00 | 70.00 |
2. يا الدائري من الأعلى الفرعية | 0.01 | 0.015 | 0.015 | 0.015 | 0.03 | 0.04 |
3. اندلاع الدائري | - | - | - | 0.30 | 0.50 | 0.80 |
4. تحقق صمام | 0.35 | 0.70 | 0.70 | 1.20 | 1.40 | 2.00 |
5. الربيع | 0.05 | 0.10 | 0.10 | 0.10 | 0.30 | 0.10 |
6. موزع الهواء | 1.50 | 2.00 | 3.50 | 6.00 | 10.50 | 16.00 |
7. اسطوانة الداخلية | 2.10 | 2.80 | 4.20 | 6.50 | 12.50 | 25.00 |
8. المكبس | 8.50 | 15.00 | 23.00 | 42.50 | 77.00 | 113.00 |
9. الاسطوانة الخارجية | 15.30 | 24.00 | 28.00 | 59.00 | 110.00 | 175.00 |
10. دليل الأكمام | 1.30 | 2.60 | 2.50 | 6.00 | 11.50 | 25.00 |
11. يا الدائري من حلقة إيقاف | 0.005 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
12. وقف الطوق | 0.20 | 0.50 | 0.50 | 1.20 | 1.50 | 4.50 |
13. اندلاع الدائري | - | - | - | 0.30 | 0.50 | 0.80 |
14. محرك تشاك | 4.00 | 7.50 | 7.50 | 16.00 | 31.50 | 48.00 |
15. مثقاب | 9.80 | 16.00 | 27.00 | 37.00 | 108.00 | 165.00 |
SD (SD4 SD5 SD6 SD8 SD10 SD12) سلسلة مطرقة DTH - بدون صمام القدم
المقياس التقني
معلومات تقنية | ||||||
نموذج | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
طول (بدون بت) | 1012mm | 1090mm | 1182mm | 1330mm | 1525mm | 1860mm |
الوزن (بدون بت) | 40.00kg | 70.00kg | 90.00kg | 174.00kg | 316.00kg | 480.00kg |
القطر الخارجي | φ99mm | φ126mm | φ146mm | 80180mm ، φ185mm | φ226mm | φ275mm |
بت شانك | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
ثقب المدى | 10110 - 35135mm | φ155- φ190mm | φ155 - 3203mm | 5 195 - 4254mm | 4254 - 11311mm | φ305 - 45445mm |
اتصال الموضوع | API 2 3/8 '' Reg | API 2 3/8 '' Reg ، API 3 1/2 '' Reg ، API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg | API 6 5/8 '' Reg |
ضغط العمل | 1.2 - 2.0 ميجا باسكال | 1.3 - 2.3 ميجا باسكال | 1.5 - 2.5 ميجا باسكال | 1.5 - 3.0 ميجا باسكال | 2.0 - 3.5 ميجا باسكال | 2.0 - 3.5 ميجا باسكال |
معدل التأثير في 17 بار | 30HZ | 28HZ | 25HZ | 22HZ | 20HZ | 20HZ |
سرعة الدوران الموصى بها | 25 - 40 دورة / دقيقة | 20 - 35 دورة / دقيقة | 20 - 30 دورة / دقيقة | 15 - 25 دورة / دقيقة | 20 - 35 دورة / دقيقة | 15 - 25 دورة / دقيقة |
استهلاك الهواء | 1.0 ميجا باسكال: 6 متر مكعب / دقيقة | 1.0 ميجا باسكال: 7 متر مكعب / دقيقة | 1.0 ميجا باسكال: 9 متر مكعب / دقيقة | 1.0 ميجا باسكال: 12 متر مكعب / دقيقة | 15 - 25 دورة / دقيقة | 1.0 ميجا باسكال: 28 متر مكعب / دقيقة |
1.8Mpa: 9 متر مكعب / دقيقة | 1.8 ميجا باسكال: 14 متر مكعب / دقيقة | 1.8 ميجا باسكال: 18 متر مكعب / دقيقة | 1.8 ميجا باسكال: 22 متر مكعب / دقيقة | 1.8 ميجا باسكال: 40 متر مكعب / دقيقة | 1.8 ميجا باسكال: 50 متر مكعب / دقيقة | |
2.4 ميجا باسكال: 14 متر مكعب / دقيقة | 2.4 ميجا باسكال: 19 متر مكعب / دقيقة | 2.4 ميجا باسكال: 26 متر مكعب / دقيقة | 2.4 ميجا باسكال: 28 متر مكعب / دقيقة | 2.4 ميجا باسكال: 65 متر مكعب / دقيقة | 2.4 ميجا باسكال: 71 متر مكعب / دقيقة |
خصائص المطارق DTH ذات الضغط العالي بدون صمام القدم:
إنه نوع من مطرقة DTH ذات الضغط العالي بدون صمام القدم ، وهو أحدث تصميم لدينا. كما أنها واحدة من المطارق DTH الأكثر تقدما في العالم.
ارتفاع ضغط الهواء المطارق DTH دون مزايا صمام القدم:
1. للخروج من عناء كسر صمام القدم والتوسع والانكماش.
2. انخفاض استهلاك الطاقة وارتفاع وتيرة التأثير.
سرعة الحفر أعلى بنسبة 15-30٪ من سرعة الصمام.
3. بنية بسيطة ، أجزاء موثوقة ، عمر طويل ، صيانة سهلة ورخيصة.
4. انخفاض استهلاك الهواء والنفط. استهلاك الزيت أقل بحوالي 10٪ من استهلاكه مع صمام القدم.
تطبيقات
متاح لجميع ظروف العمل ، والأداء العالي في مشاريع حفر آبار المياه المثقلة بالأعباء
أدوات حفر الصخور
خط إنتاج أدوات حفر الصخور MIROC® من KSQ Technologies (Beijing) Co.Ltd. هي نتيجة سنوات من الهندسة المتقدمة والتصنيع الدقيق والتفاني في استخدام مواد عالية الجودة.
يتم استخدام أدوات حفر الصخور MIROC® من قبل العديد من المتخصصين في الحفر المتعلقة بمشاريع التعدين والبناء والنفق والمحاجر في جميع أنحاء العالم.
أدوات حفر الصخور MIROC® تشمل:
شركة
توفر KSQ Technologies (Beijing) Co. Ltd. خبرة فنية استثنائية في التطوير والإنتاج والتطبيق. اعتمدت الشركة عمليات التصنيع المتقدمة لضمان إدراج الفولاذ عالي الجودة وكربيد التنغستن لملحقات الحفر الصخري. يفهم موظفوها احتياجات العملاء ولديهم مهارات الخدمة للتوصية بأدوات الحفر المناسبة للوظيفة.
يمكن لمطوري المنتجات ذوي الخبرة أيضًا إنشاء أدوات مخصصة. علاوة على ذلك ، يقدم فريق التطوير التابع للشركة منتجات مبتكرة كل عام - وهي أدوات يتم اختبارها بدقة في هذا المجال وثبت أنها تفوق أداء توقعات الصناعة.
