| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MIROC DTH Rock Drilling Tools |
| إصدار الشهادات: | API |
| رقم الموديل: | QL سلسلة مطرقة DTH بدون صمام القدم |
| الحد الأدنى لكمية: | 1 قطعة مطرقة DTH |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوما |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20000 قطعة لكلّ شهر |
| اسم المنتج: | مطرقة DTH | سلسلة: | سلسلة QL QL4 QL5 QL6 QL8 |
|---|---|---|---|
| صمام القدم: | بدون صمام القدم | خيط: | API 3 1/2 '' Reg ، API 2 7/8 '' Reg ، API 2 7/8 '' IF |
| بحجم: | 4 '' 5 '' 6 '' 8 '' بوصة | حفر حفرة المدى: | 110MM-254mm |
| تسليط الضوء: | ,,down the hole hammer |
||

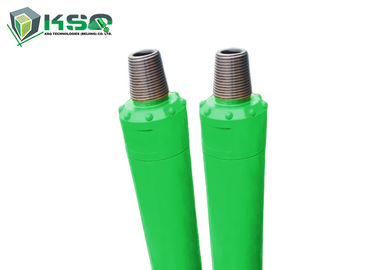

ارتفاع ضغط الهواء مطرقة DTH بدون صمام القدم - QL سلسلة مطرقة DTH
نموذج مطرقة DTH:
4 '' - QL4 DTH المطرقة
5 '' - QL5 DTH المطرقة
6 '' - QL6 DTH المطرقة
8 '' - QL8 DTH المطرقة
سلسلة QL (QL4 QL5 QL6 QL8) من سلسلة DTH مطرقة - بدون صمام القدم
هيكل والمواصفات:
| وصف | الوزن (كلغ) | ||||
| QL40 | QL50 | QL60 | QL80 | QL80 | |
| 1. أعلى الفرعية | 6.50 | 13.70 | 20.00 | 34.00 | 35.00 |
| 2. يا الدائري من الأعلى الفرعية | 0.01 | 0.015 | 0.015 | 0.015 | 0.01 |
| 3. اندلاع الدائري | - | - | - | 0.30 | 0.04 |
| 4. تحقق صمام | 0.35 | 0.70 | 0.70 | 1.20 | 1.20 |
| 5. الربيع | 0.05 | 0.10 | 0.10 | 0.10 | 0.10 |
| 6. موزع الهواء | 1.50 | 2.00 | 3.50 | 6.00 | 7.00 |
| 7. اسطوانة الداخلية | 2.10 | 2.70 | 4.20 | 6.50 | 7.50 |
| 8. المكبس | 8.50 | 15.00 | 23.00 | 42.50 | 48.00 |
| 9. الاسطوانة الخارجية | 15.20 | 24.00 | 30.00 | 59.00 | 75.00 |
| 10. دليل الأكمام | 1.80 | 3.00 | 4.00 | 6.30 | 12.00 |
| 11. يا الدائري من حلقة إيقاف | 0.005 | 0.01 | 0.01 | 0.01 | 0.01 |
| 12. وقف الطوق | 0.20 | 0.40 | 0.60 | 1.40 | 1.70 |
| 13. اندلاع الدائري | - | - | - | 0.30 | 0.40 |
| 14. محرك تشاك | 3.20 | 4.50 | 5.50 | 13.00 | 15.00 |
| 15. مثقاب | 9.00 | 16.00 | 25.00 | 35.00 | 50.00 |
QL (QL4 QL5 QL6 QL8) سلسلة مطرقة DTH - بدون صمام القدم المعلمة التقنية
| معلومات تقنية | |||||
| نموذج | QL40 | QL50 | QL60 | QL80 | QL80 |
| طول (بدون بت) | 1070mm | 1090mm | 1183mm | 1330mm | 1340mm |
| الوزن (بدون بت) | 40.00kg | 67.00kg | 92.00kg | 171.00kg | 203.00kg |
| القطر الخارجي | φ99mm | φ126mm | φ146mm ، φ148mm | 80180mm ، φ185mm | φ203mm |
| بت شانك | QL40 | QL50 | QL60 | QL80 | QL80 |
| ثقب المدى | 10110 - 35135mm | 35135- 5155mm | φ155 - 3203mm | 5 195 - 4254mm | φ216 - 4254mm |
| اتصال الموضوع | API 2 3/8 '' Reg | API 2 3/8 '' Reg ، API 3 1/2 '' Reg ، API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 4 1/2 '' Reg |
| ضغط العمل | 1.2 - 2.0 ميجا باسكال | 1.3 - 2.3 ميجا باسكال | 1.5 - 2.5 ميجا باسكال | 1.5 - 3.0 ميجا باسكال | 1.8 - 3.0 ميجا باسكال |
| معدل التأثير في 17 بار | 30HZ | 28HZ | 25HZ | 22HZ | 22HZ |
| سرعة الدوران الموصى بها | 20 - 30 دورة / دقيقة | 20 - 35 دورة / دقيقة | 20 - 30 دورة / دقيقة | 15 - 25 دورة / دقيقة | 15 - 25 دورة / دقيقة |
| استهلاك الهواء | 1.0 ميجا باسكال: 5 متر مكعب / دقيقة | 1.0 ميجا باسكال: 7 متر مكعب / دقيقة | 1.0 ميجا باسكال: 9 متر مكعب / دقيقة | 1.0 ميجا باسكال: 12 متر مكعب / دقيقة | 1.0 ميجا باسكال: 16 متر مكعب / دقيقة |
| 1.8Mpa: 9 متر مكعب / دقيقة | 1.8 ميجا باسكال: 14 متر مكعب / دقيقة | 1.8 ميجا باسكال: 18 متر مكعب / دقيقة | 1.8 ميجا باسكال: 22 متر مكعب / دقيقة | 1.8 ميجا باسكال: 28 متر مكعب / دقيقة | |
| 2.4 ميجا باسكال: 14 متر مكعب / دقيقة | 2.4 ميجا باسكال: 19 متر مكعب / دقيقة | 2.4 ميجا باسكال: 26 متر مكعب / دقيقة | 2.4 ميجا باسكال: 28 متر مكعب / دقيقة | 2.4 ميجا باسكال: 39 متر مكعب / دقيقة | |
خصائص المطارق DTH ذات الضغط العالي بدون صمام القدم:
إنه نوع من مطرقة DTH ذات الضغط العالي بدون صمام القدم ، وهو أحدث تصميم لدينا. كما أنها واحدة من المطارق DTH الأكثر تقدما في العالم.
مطرقة توزيع الهواء Valveless ، أكثر موثوقية لتوزيع الهواء.
وجود ختم جيد ، لا ماء ، والعقل تدخل المطرقة في الماء.
ارتفاع ضغط الهواء المطارق DTH دون مزايا صمام القدم:
1. للخروج من عناء كسر صمام القدم والتوسع والانكماش.
2. انخفاض استهلاك الطاقة وارتفاع وتيرة التأثير.
سرعة الحفر أعلى بنسبة 15-30٪ من سرعة الصمام.
3. بنية بسيطة ، أجزاء موثوقة ، عمر طويل ، صيانة سهلة ورخيصة.
4. انخفاض استهلاك الهواء والنفط. استهلاك الزيت أقل بحوالي 10٪ من استهلاكه مع صمام القدم.
المطارق DTH من سلسلة QL:
1. توزيع الهواء Valveless ، أكثر موثوقية.
2. تصميم بسيط للمكبس. طويل العمر الافتراضي.
3. نقل أكثر كفاءة للطاقة ، سرعة حفر أسرع ، انخفاض استهلاك الهواء ، وخفض استهلاك الزيت.
4. أجزاء داخلية أقل ، بنية بسيطة ، عمر افتراضي طويل ، عطل أقل وأسهل في الصيانة لأن جميع الأجزاء يتم معالجتها بالحرارة.
5. سهلة الفك لأن الجزء العلوي الفرعي ، ظرف محرك الأقراص ، والأسطوانة الخارجية متصلة بخيط متعدد الخطوات.
QL سلسلة DTH المطارق المزايا:
1. تصميم بسيط ومعقول ، وسهلة لتجميع و dis- تجميع ، انخفاض معدل المشكلة.
2. انخفاض استهلاك الهواء ، الحفر السلس ، أقصى قوة تأثير ، معدل اختراق عالي.
3. المعالجة الحرارية متعددة دقيقة مع جميع أجزاء المطرقة لتوفير عمر طويل في ظل ظروف العمل القاسية.
تطبيقات
متاح لجميع ظروف العمل ، والأداء العالي في مشاريع حفر آبار المياه المثقلة بالأعباء
حزمة مطرقة DTH
أدوات حفر الصخور
خط إنتاج أدوات حفر الصخور MIROC® من KSQ Technologies (Beijing) Co.Ltd. هي نتيجة سنوات من الهندسة المتقدمة والتصنيع الدقيق والتفاني في استخدام مواد عالية الجودة.
يتم استخدام أدوات حفر الصخور MIROC® من قبل العديد من المتخصصين في الحفر المتعلقة بمشاريع التعدين والبناء والنفق والمحاجر في جميع أنحاء العالم.
أدوات حفر الصخور MIROC® تشمل:
شركة
توفر KSQ Technologies (Beijing) Co. Ltd. خبرة فنية استثنائية في التطوير والإنتاج والتطبيق. اعتمدت الشركة عمليات التصنيع المتقدمة لضمان إدراج الفولاذ عالي الجودة وكربيد التنغستن لملحقات الحفر الصخري. يفهم موظفوها احتياجات العملاء ولديهم مهارات الخدمة للتوصية بأدوات الحفر المناسبة للوظيفة.
يمكن لمطوري المنتجات ذوي الخبرة أيضًا إنشاء أدوات مخصصة. علاوة على ذلك ، يقدم فريق التطوير التابع للشركة منتجات مبتكرة كل عام - وهي أدوات يتم اختبارها بدقة في هذا المجال وثبت أنها تفوق أداء توقعات الصناعة.
