مكان المنشأ: | شاندونغ الصين (برّ رئيسيّ) |
اسم العلامة التجارية: | MIROC Self Drilling Anchor Bolt |
إصدار الشهادات: | GB / API |
رقم الموديل: | جوفاء Grounted مرساة |
الحد الأدنى لكمية: | 100 |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | الكرتون / صندوق خشبي أو على أساس العملاء |
وقت التسليم: | 10 أيام الإنتاج |
شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
القدرة على العرض: | 9000000 KG شهريا |
اسم: | الترباس مرساة الحفر الذاتي | سعة: | 200 كيلو نيوتن - 8000 كيلو نيوتن |
---|---|---|---|
اكتب: | مرساة بولت ، مرساة الحفر الذاتي | قطر الدائرة: | 25 مم -130 مم |
اللون: | بناء على العملاء | قطر لقمة الحفر: | 51 مم |
تسليط الضوء: | مسامير الصلب مرساة,مرساة الحفر الذاتي |

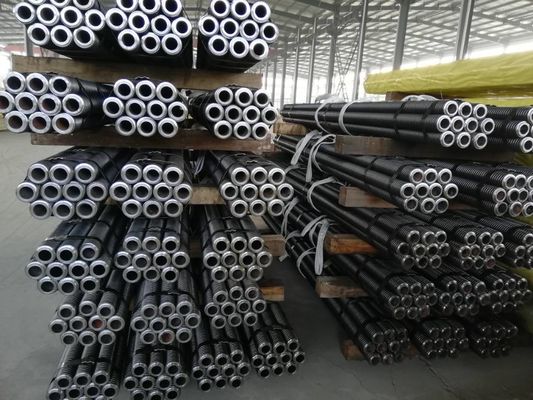

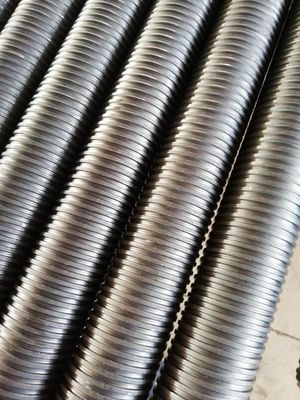

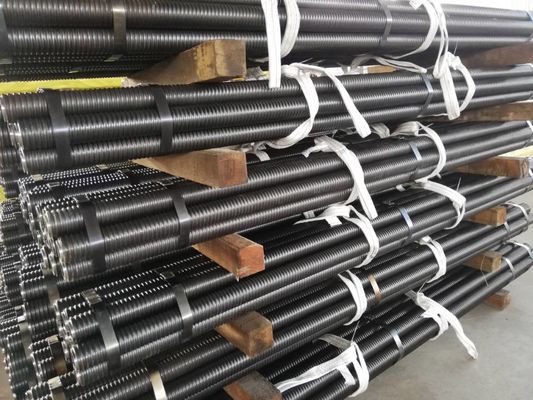

حفر ذاتي كامل من الصلب الملولب R23 / R32 / R38 / R51 / T76
قضبان التثبيت المجوفة للتعدين
مرساة الترباس
ترسيخ التثبيت يعني قضيب ينقل الهياكل أو الحمل الجيوتقني إلى تكوينات صخرية مستقرة ،
إنه يتألف من قضيب ، مثقاب ، اقتران ، لوحة ، سدادة حشو وصمولة.لقد تم استخدامه على نطاق واسع في النفق ،
التعدين وتثبيت المنحدرات ومعالجة الحفر بالأنفاق ودعم الأسقف لأعمال تحت الأرض.هو عليه
الأرض الرخوة (الطين ، الرمل قابلة للتفتيت ، إلخ.) قضيب التثبيت المجوف مصنوع من أنبوب غير ملحوم ذو قوة عالية.
مميزات برغي مرساة الحشو المجوف:
تصميم مجوف ، وتنفيذ وظيفة أنبوب الحشو ، وتجنب خسارة الملاط عند الحشو التقليدي
تم سحب الأنبوب للخارج ، ويمتلئ ، ويمكن أن يحقق الضغط الحشو لتحسين جودة المشروع.
المركز جيد ، يمكن للملاط أن يلف جسم الترباس معًا ، بحيث يمكن أن يتجنب التآكل
أغراض دعم المدى.
سهل التركيب ، بدون معالجة في الموقع للخيوط.يمكن تركيبه بسهولة بلوح ، صامولة.
وصف Selt-Drilling Anchor Bolt
قد تقوم بعمليات الحفر والحشو والتثبيت ككل.
لها مواصفات واسعة.القطر: 25-130 ملم.
Qucik وسهل البناء وكفاءة عالية.
تستخدم الصخور المحيطة الغامضة.
مرساة الترباس
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
القطر الخارجي (مم) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
قطر داخلي (مم) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
تحميل النهائي الاهلية (كن) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
غلة الحمل الاهلية (كن) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
قوة الشد، 0.2 روبية (N / مم 2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
قوة الغلة ، 0.2 روبية (N / مم 2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
الوزن (كجم / م) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
نوع موضوع (اليد اليسرى) |
ISO10208 |
ISO1720 |
معيار MAIT76 |
|||||
درجة الصلب |
En10083-1 En10083-1 (هيكل سبيكة فولاذي) |
|||||||
بالمقارنة مع الفولاذ الكربوني ، يتميز الفولاذ ذو الهيكل المعدني بقدرة عالية على مقاومة التآكل وميكانيكية عالية. |
لوحة مرساة
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
البعد (مم) |
150 * 150 |
200 * 200 |
200 * 200 |
200 * 200 |
200 * 200 |
250 * 250 |
250 * 250 |
250 * 250 |
سمك (مم) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
قطر الثقب (مم) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
الوزن (كجم / جهاز كمبيوتر) |
1.4 |
3 |
3.7 |
3.6 |
8.8 |
18.5 |
18 |
18 |
البرد مشوه مع الهندسة |
اقتران المرساة
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
القطر الخارجي (مم) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
الطول (مم) | 120 | 145 | 160 أو 190 | 180 | 180 | 200 | 200 | 200 |
وزن | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
توقف منتصف اقتران الصلب تشكيله |
اداة الحفر
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
قطر (مم) | 41،51 | 51،76،90 | 90،100،110،115،130 | 130،150،160،180،200 | ||||
تصلب عبر بت (السابق) |
ريشة عرضية صلبة لحالة فضفاضة إلى متوسطة الكثافة مع صخور صغيرة. | |||||||
التنغستن عبر بت (إكس إكس) |
TC كروس بت للصخور اللينة إلى المتوسطة للتزاوج | |||||||
تصلب زر بت (إسبانيا) |
لقمة بوتون صلبة للصخور غير المجمعة مع الصخور. | |||||||
زر الكربون التنغستن بت (وفاق سطيف) |
بت زر مع إدراج TC للصخور المتوسطة للتشكيلات. | |||||||
تصلب قوس بت (المفوضية الأوروبية) |
مثقاب مقوى بهندسة محسّنة للتربة غير المتماسكة مع صخور صغيرة. |
|||||||
التنغستن بت قوس الكربون (ECC) |
مثقاب TC بهندسة محسنة للتكوينات الصخرية اللينة إلى المتوسطة. | |||||||
تصلب مركز انخفاض بت (EY) |
لقمة عرضية صلبة لظروف الأرض الكثيفة إلى المتوسطة | |||||||
مركز إسقاط TC بت (EY) |
مثقاب TC للتكوينات الصخرية اللينة إلى المتوسطة. | |||||||
صب الطين بت (شرق) |
صب لقمة الصلصال بهندسة محسّنة للحصول على قوام ناعم جدًا إلى ناعم. | |||||||
بت تشكيل الصلب أو بت الصلب Casring |
مرساة البندق
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
حجم المفتاح (مم) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
الطول (مم) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
الوزن (كجم / قطعة) | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
الجوز الصلب تشكيله أو صب الجوز الصلب |
T-Thread Anchor Bolt Technical Data
نوع الشريط |
في الخارج قطر الدائرة (مم) |
داخل قطر الدائرة (مم) |
المقطع العرضي (مم 2) |
ذروة حمل KN |
منطقه تخفيف سرعه KN |
وزن (كجم / م) |
خيط اليسار / اليد اليمنى |
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
ارفع أو يمينًا |
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
ارفع أو يمينًا |
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
ارفع أو يمينًا |
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
ارفع أو يمينًا |
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
ارفع أو يمينًا |
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
ارفع أو يمينًا |
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
ارفع أو يمينًا |
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
ارفع أو يمينًا |
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
ارفع أو يمينًا |
1. قم بتوصيل مثقاب السبيكة وقضيب التثبيت بأحد الطرفين ، على الطرف الآخر ، قم بتوصيل كم الحفر ومحول السيقان ، ثم قم بتوصيل جهاز الحفر أو المثقاب اليدوي.ثم ابدأ الحفر ، واملأ ماء التبريد أثناء الحفر. (إذا كنت ترغب في إطالة قضيب التثبيت ، فيمكنك توصيل أداة التوصيل ، ثم الحفر)
2. قم بفك المثقاب ، وضع سدادة إيقاف الحشو في القضيب ، وأدخله في الفتحة ، ثم استعد للحشو.يمكن استخدام عامل التثبيت لإغلاق الحفرة في ظروف خاصة مثل توتر الحشو المحيط أو أن الصخور المحيطة مكسورة للغاية.
3. قم بتوصيل اقتران الحشو السريع ونهاية قضيب التثبيت ، وقم بتوصيل الطرف الآخر لماكينة الحقن.
4. ابدأ بالحقن ، عند الحشو الكامل والوصول إلى قيمة التصميم ثم إيقاف التشغيل.ضغط الحقن وفقًا لمعايير التصميم وتحديد أداء ماكينة الحقن ، القيم المرجعية للأسمنت / الرمل هي 1: 0 ~ 1: 1 ، القيمة المرجعية للماء / الأسمنت هي 0.45: 1 ~ 0.5: 1.
5. قم بتركيب لوحة التثبيت والصواميل ، وشد الصواميل.
