| مكان المنشأ: | الصين |

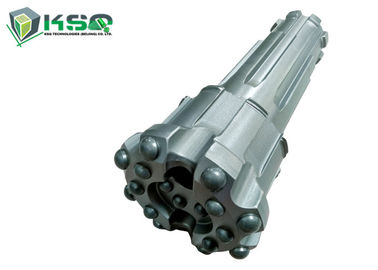

| اسم العلامة التجارية: | MIROC down the hole hammer drill tool |
| إصدار الشهادات: | SGS certified, ISO |
| رقم الموديل: | بت زر DTH |
| الحد الأدنى لكمية: | 1 قطعة DTH زر مثقاب |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | علبة كرتون أو صندوق خشبي |
| وقت التسليم: | 25 يوما |
| القدرة على العرض: | 20000 قطعة لكلّ شهر |
| تطبيق: | حفر آبار المياه ، حفر المحاجر ، حفر الصخور الإنشائية | نوع المطرقة: | RE345 |
|---|---|---|---|
| بت قطر: | 133 مم 140 مم 146 مم 152 مم 165 مم | اسم: | بت زر DTH |
| طريقة الحفر: | DTH (أسفل الحفرة) الحفر | زر ديا: | 10x14 مم ، 9 × 16 مم |
| تسليط الضوء: | لقم الحفر والطحن,,dth hammer bits |
||
سلسلة RC عكس دوران DTH المطرقة و بت
مطرقة DTH من سلسلة RC هي أحدث منتج مطور لشركتنا. وهي تستخدم بشكل أساسي في الحفر العميق الاستكشاف والتحكم في درجة خام.
لها الخصائص التالية:
1. بناءً على الخبرة السابقة للمطارق العادية ، إلى جانب ميزات مطرقة الدوران العكسي ، الهيكل الداخلي الأمثل ونقل الطاقة المثالي ، وبالتالي ضمان سلسلة المطارق التي يتم نزعها بسرعة وأخذ عينات مستمرة.
2. الهيكل الداخلي بسيط للغاية مع مكونات صلابة عالية ، وبالتالي ضمان حياة طويلة وصيانة سهلة للمطرقة.
3. أنبوب التجميع يعتمد على تصميم متكامل ويمكن استبداله بدون تفكيك المطرقة. مع معالجة الكربنة ، لديها مقاومة كاشطة جيدة.
4. مجهزة بت بت مصممة مع براءات الاختراع. ببساطة عن طريق استبدال لقمة الحفر ، يمكن للمطرقة نفسها حفر ثقوب بأحجام مختلفة مما يضمن عدم تلوث العينة.
5. في حالة صعبة مثل التربة الرخوة والصخور الصلبة والكثير من الماء ، يمكن أخذ العينات بشكل جيد.
مبدأ العمل
1. مع استراحة المكبس على قارع الإيقاع والمطرقة مغلقة في وضع الحفر ، يتم توجيه الهواء عالي الضغط إلى الغرفة السفلية للمطرقة ورفع المكبس. هذا يبدأ دورة المكبس.
2. أثناء انتقال المكبس لأعلى ، فإنه يشكل الغرفة العلوية من خلال تشكيل مانع للتسرب مع الأنبوب الداخلي ومعرف المكبس. مزيد من الحركة تغلق المنفذ الذي يغذي الغرفة السفلية ويطلق أيضًا في نفس الوقت الختم على الغرفة السفلية مما يسمح للهواء بالتمدد واستنفاد لأسفل من شرائح الإيقاع. في نفس الوقت يتم فتح منفذ الغرفة العلوية الذي يغذي هواء الضغط العالي في الغرفة العلوية التي تم تشكيلها سابقًا وبالتالي زيادة الضغط فوق المكبس وإجباره على العودة لأسفل.
3.خلال دورة الهبوط أو شوط الطاقة ، يقوم المكبس بإغلاق الغرفة السفلية على شجيرة تحمل المكبس وبالتالي إيقاف هواء العادم وإنشاء غرفة من الهواء عالي الضغط أسفل المكبس مما يدفع المكبس إلى العودة إلى المطرقة.
4. يسمح رفع مطرقة الجزء السفلي من الثقب لقمة الإيقاع أن تنزلق إلى أسفل محرك الأقراص أيضًا مما يسمح للمكبس بالانزلاق إلى أسفل المطرقة والراحة على شجيرة تحمل المكبس. لا يمكن أن يتلامس وجه ضربة المكبس والوجه المضرب لقمة الإيقاع الآن مما يسمح بالتدفق الحر للهواء عالي الضغط مباشرة من خلال المطرقة بدون دورة المطرقة.
| نوع مطرقة DTH | HRC45 | HRC55 | HRC65 | HRC52 | RC542 | RC543 | RC545 | RC547 | |
| الطول (أقل) | مم | 1020 | 1111 | 1250 | 1208 | 1191 | 1191 | 1261 | 1270 |
| الوزن (باستثناء البتات) | كلغ | 94 | 66.5 | 110 | 70 | 57 | 62 | 65 | 71 |
| القطر الخارجي | مم | 99 | 126 | 146 | 126 | 109.5 | 116 | 117.5 | 124.5 |
| عرقوب بت | HRC45 | HRC55 | HRC65 | PR52 | RE542 | RE542 | RE545 | RE547 | |
| نطاق الحفرة | مم | 114-127 | 133-152 | 155-190 | 133-146 | 113-130 | 120-135 | 122-135 | 130-146 |
| خيط اتصال | على خيط أنبوب الحفر | 3.5 "-4" remet 4 "ميتزكي | 4 "-4.5" remet 4 "-4.5" metzke | 4.5 "remet 4.5 "ميتزكي | |||||
| ضغط العمل | مبا | 1.0-3.0 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 |
| معدل التأثير عند 1.7 ميجا باسكال | هرتز | 30 | 35 | 28 | 35 | 35 | 35 | 35 | 35 |
| سرعة الدوران الموصى بها | ص / دقيقة | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 |
| استهلاك الهواء (م 3 / دقيقة | 1.0 ميجا باسكال | 8 | 16 | 20 | 16 | 12 | 12 | 16 | 16 |
| 1.8Mpa | 12 | 22 | 26 | 22 | 18 | 18 | 22 | 22 | |
| 2.4 ميجا باسكال | 16 | 28 | 35 | 28 | 26 | 26 | 28 | 28 | |
