مكان المنشأ: | الصين |
اسم العلامة التجارية: | MIROC DTH Rock Drilling Tools |
إصدار الشهادات: | API |
رقم الموديل: | QL Series DTH Hammer |
الحد الأدنى لكمية: | 1 Piece DTH Hammer |
---|---|
الأسعار: | Negotiation |
تفاصيل التغليف: | صندوق خشبي |
وقت التسليم: | 10-15 يوما |
شروط الدفع: | L / C ، T / T |
القدرة على العرض: | 20000 قطعة لكلّ شهر |
اسم المنتج: | دث هامر | سلسلة: | سلسلة QL |
---|---|---|---|
بت عرقوب: | QL4 QL5 QL6 QL8 | خيط: | API 3 1/2 '' Reg، API 2 7/8 '' Reg، API 2 7/8 '' IF |
قطر الدائرة: | 99 مم - 180 مم | طول: | 1097 مم - 1465 مم |
تسليط الضوء: | مطرقة الحفرة السفلية,مطرقة الحفرة السفلية |

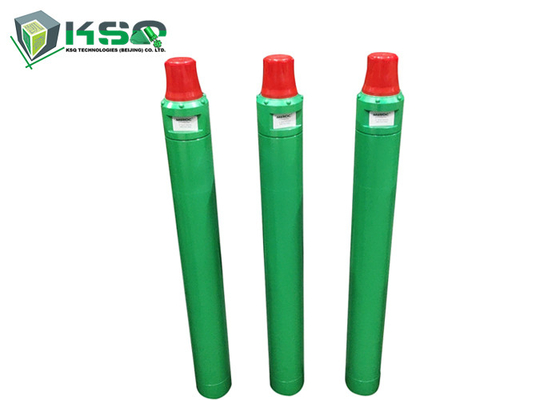

QL50 أسفل الحفرة ، حفر آبار المياه ، مطرقة DTH
يتم إنتاج مثقاب الحفر KSQ Down The Hole من سبائك فولاذية عالية الجودة لزيادة المتانة وخصائص التآكل.
تضمن معايير المعالجة الحرارية المحددة وعمليات "تخفيف الضغط" الخاصة أداءً ثابتًا.
تم تصميم مثاقب المطرقة KSQ DTH لتحقيق أقصى أداء وقدرة على تنظيف الفتحات ومعدل اختراق عالي.
في الوقت الحاضر ، تستخدم أداة الحفر DTH على نطاق واسع في التعدين تحت الأرض ، والمحاجر ، والهندسة الهيدروليكية والطاقة المائية ، وحفر آبار المياه ، واستكشاف المعادن ، وحفر حفرة التثبيت ، وهندسة الطاقة الحرارية الأرضية ، وحفر مترو الأنفاق ، وهندسة مدنية أخرى.إنها تتميز بالتسطيح العالي ، وجدار الفتحة الأملس ، والصلابة العالية لقضيب الحفر والمطرقة ، بغض النظر عن الدفع المحوري العالي ، وعدم وجود حد لعمق الحفر ، والتكلفة المنخفضة للأجهزة وسهولة الصيانة.عند ثقب الحفر بقطر 105 ملم-قطر 254 ملم ، يتم استخدام الكثير من أدوات الحفر DTH.
وصف |
الوزن (كجم) |
|||
QL4 |
QL5 |
QL6 |
QL8 |
|
1. الجزء العلوي الفرعي |
6.50 |
15.00 |
20.00 |
41.00 |
2. O- حلقة من Top Sub |
0.01 |
0.02 |
0.02 |
0.02 |
3. حلقة الاختراق |
- |
- |
- |
0.30 |
4. فحص الصمام |
0.42 |
1.00 |
1.00 |
1.50 |
5. الربيع |
0.04 |
0.10 |
0.10 |
0.10 |
6. ضغط العازلة |
0.04 |
0.10 |
0.10 |
0.42 |
7. موزع الهواء |
2.20 |
3.50 |
6.00 |
13.00 |
8. اسطوانة داخلية |
2.30 |
4.20 |
5.00 |
8.60 |
9. مكبس |
9.00 |
19.00 |
23.50 |
41.00 |
10. اسطوانة خارجية |
16.50 |
24.60 |
31.00 |
60.00 |
11. كم الموجهة |
- |
0.90 |
1.00 |
2.20 |
12. يا الدائري من حلقة التوقف |
0.01 |
0.01 |
0.02 |
0.02 |
13. وقف الطوق |
0.30 |
0.40 |
0.60 |
1.20 |
14. حلقة الاختراق |
- |
- |
- |
0.30 |
15. محرك تشاك |
3.00 |
4.60 |
5.40 |
12.00 |
16. مثقاب |
9.50 |
15.50 |
24.60 |
35.00 |
QL (QL4 QL5 QL6 QL8) سلسلة المعلمات التقنية مطرقة DTH
معلومات تقنية | ||||
نموذج | QL4 | QL5 | QL6 | QL8 |
الطول (بدون بت) | 1097 ملم | 1156 ملم | 1212 ملم | 1465 ملم |
الوزن (بدون بت) | 41.00 كجم | 73.00 كجم | 95.00 كجم | 182.00 كجم |
القطر الخارجي | φ99 مم | φ126 ملم | φ142mm ، φ144mm ، φ146mm ، φ148mm | φ 180 ملم |
بت شانك | QL4 | QL5 | QL6 | QL8 |
نطاق الحفرة | φ110 - φ135 مم | φ135- φ155 ملم | φ155 - 190 مم | φ195 - 254 مم |
موضوع الاتصال | API 2 3/8 `` Reg | API 3 1/2 `` Reg، API 2 7/8 '' Reg | API 3 1/2 '' Reg، API 2 7/8 '' Reg، API 2 7/8 '' IF | API 4 1/2 `` Reg |
ضغط العمل | 1.2 - 2.0 ميجا باسكال | 1.3 - 2.3 ميجا باسكال | 1.5 - 2.5 ميجا باسكال | 1.5 - 3.0 ميجا باسكال |
معدل التأثير عند 17 بار | 27 هرتز | 25 هرتز | 23 هرتز | 20 هرتز |
سرعة الدوران الموصى بها | 25-40 ص / دقيقة | 25-40 ص / دقيقة | 20 - 30 ص / دقيقة | 15-25 ص / دقيقة |
استهلاك الهواء | 1.0 ميجا باسكال: 6 متر مكعب / دقيقة | 1.0 ميجا باسكال: 9 متر مكعب / دقيقة | 1.0 ميجا باسكال: 10 متر مكعب / دقيقة | 1.0 ميجا باسكال: 15 متر مكعب / دقيقة |
1.8 ميجا باسكال: 10 متر مكعب / دقيقة | 1.8 ميجا باسكال: 15 متر مكعب / دقيقة | 1.8 ميجا باسكال: 20 متر مكعب / دقيقة | 1.8 ميجا باسكال: 26 متر مكعب / دقيقة | |
2.4 ميجا باسكال: 15 متر مكعب / دقيقة | 2.4 ميجا باسكال: 23 متر مكعب / دقيقة | 2.4 ميجا باسكال: 28.5 متر مكعب / دقيقة | 2.4 ميجا باسكال: 34 متر مكعب / دقيقة |
