| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | MIROC |
| إصدار الشهادات: | ISO |
| رقم الموديل: | مطرقة QL50 DTH |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | طبق خشبي |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | T / T أو L / C. |
| القدرة على العرض: | 20000 قطعة شهريا |
| الصناعات المعمول بها: | الطاقة والتعدين | مادة: | الكربون الصلب |
|---|---|---|---|
| لون: | أخضر أو حسب الطلب | طلب: | بئر الماء ، التعدين ، المحاجر |
| اسم: | دث هامر | إستعمال: | حفر البئر |
| تسليط الضوء: | مطرقة dth للضغط العالي ql50,مطرقة dth للضغط العالي للتعدين تحت الأرض,ql50 مطرقة الحفرة |
||

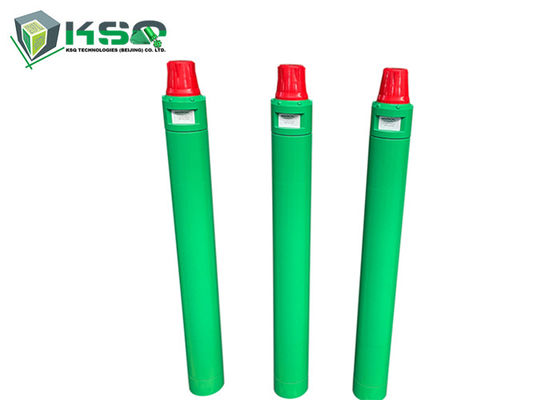

QL50 الضغط العالي أسفل الحفرة المطرقة للتعدين تحت الأرض منضدة حفر المطرقة DTH
وصف
في مطارق DTH ، مثقاب حفر الصخور هو استمرار للساق ، الذي يضربه مكبس حفر الصخور مباشرة.نظرًا لأن المكبس على اتصال مباشر مع لقمة الحفر ، يتم فقد القليل من الطاقة.هذا يعطي مطارق DTH معدل اختراق ثابت تقريبًا بغض النظر عن طول الثقب.
• أقطار حفر صغيرة إلى متوسطة الحجم
• يعمل في نطاق ضغط منخفض ، وقادر على حفر أطوال ثقوب ضحلة إلى متوسطة
| اسم المنتج | مطرقة DTH |
| مادة | سبائك الصلب وكربيد التنجستن |
| يستخدم | التعدين تحت الأرض ، آبار المياه ، التعدين ، المحاجر ، إلخ. |
| لون | الخضراء وغيرها |
| المعالجة الحرارية | يصلب |
| سلسلة شانك | DHD ، COP ، MISSION ، SD ، DHD ، BR ، QL ، BR ، CIR إلخ. |
| طلب | البناء الثقيل ، حفر الخام ، التعدين ، النفط والغاز ، المحاجر |
| فتحة | 60-305 ملم |
| مقاس | 2/3/4/5/6/7/8/9/10/12/14 بوصة |
| ميزة | أداء عالي وسعر المصنع |
التطبيقات
• التعدين الجوفي
• عمليات تجهيز المحاجر
• حفر آبار المياه
ميزة تنافسية
• يتم تصنيع مكونات المطرقة الرئيسية من الفولاذ عالي الجودة ومعالجتها باستخدام أحدث ماكينات CNC والمعالجة الحرارية
تخصيص
| توزيع الهواء بمطرقة 5 بوصة بدون صمام لاستخدام الريشة مع أنبوب النفخ | ||||
| هيكل المنتجات | جزء الوصف | الوزن (كجم) | رقم القطعة | |
 |
1 | توب Sub | 13.7 | QL50-01 |
| 2 | حلقة "O" من Top Sub | 0.015 | QL50-02 | |
| 3 | حلقة الاختراق | 0.15 | QL50-03 | |
| 4 | فحص الصمام | 1 | QL50-04 | |
| 5 | ربيع | 0.1 | QL50-05 | |
| 6 | ضغط العازلة | 0.1 | QL50-06 | |
| 7 | موزع الهواء | 3.5 | QL50-07 | |
| 8 | اسطوانة داخلية | 4.2 | QL50-08 | |
| 9 | مكبس | 19 | QL50-09 | |
| 10 | اسطوانة خارجية | 24.6 | QL50-10 | |
| 11 | الأكمام الموجهة | 0.9 | QL50-11 | |
| 12 | "O" Ring of Stop Ring | 0.01 | QL50-12 | |
| 13 | توقف عصابة | 0.4 | QL50-13 | |
| 14 | محرك تشاك | 4.6 | QL50-14 | |
| 15 | اداة الحفر | QL50-15 | ||
|
ميزات المنتجات:مطرقة توزيع الهواء Valveless ، أكثر موثوقيةإمكانية الإغلاق الجيدة ، لا تدخل المياه والقطع في المطرقة في الحفر المائي. طلب:متاح لجميع ظروف العمل ، والأداء العالي في مشروع حفر آبار المياه. |
||||
|
المعايير الفنية |
|||||||
|
الطول (بدون بت) |
Weigth (بدون بت) |
القطر الخارجي |
بت شانك |
نطاق الحفرة |
خيط التوصيل (أنبوب الحفر الفرعي العلوي) |
||
|
1156 ملم |
73.0 كجم |
φ125 ملم |
كوب 54 QL50 |
φ135mm-φ152mm |
API2 3/8 "Reg API3 1/2" Reg |
||
|
ضغط العمل |
معدل التأثير عند 17 بار (مرجع) |
السرعة الموصى بها |
أوصت قوة السحب |
استهلاك الهواء المرجعي (متر مكعب / دقيقة) |
|||
|
14 بار |
17.2 بار |
20.7 بار |
24 بار |
||||
|
10-25 بار |
26 هرتز |
30-60 دورة في الدقيقة |
9.5 كيلو نيوتن |
12 |
15.4 |
18.7 |
22.3 |
|
المواصفات الفنية للبت متنوعة |
||||||||||||
|
شكل الرأس |
عدد شكل الرأس |
قطر الرأس (مم) |
رقم الجزء |
رقم x قطر الزر (مم) |
زاوية الزر |
عدد فتحات الشطف القطر (مم) |
الوزن (كجم) |
|||||
|
|
|
|
أزرار القياس |
الأزرار الأمامية |
||||||||
|
وجه مسطح |
وجه محدب |
وجه مقعر |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38 درجة |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38 درجة |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38 درجة |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38 درجة |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38 درجة |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38 درجة |
2xφ20 |
16.2 |
س: ماذا عن شروط التسليم؟
ج: الدفع: T / T ، L / C ، ويسترن يونيون ، إيداع 30٪ مقدمًا + رصيد 70٪ قبل الشحن.
س: مين.طلب
ج: الكمية: قطعة واحدة.
س: النقل
ج: عن طريق DHL / TNT / Fedex express ، الجو ، البحر ، القطار.
س: ماذا عن الخصم؟
ج: السعر يعتمد على المنتجات وكمية الطلب.
س: هل تقبل عينه؟
ج: نعم بالتأكيد ، يرجى الاتصال بنا للحصول على التفاصيل.
س: ماذا عن خدمة ما بعد البيع الخاصة بك؟
ج: كشركة مصنعة ، نحن نقدم تعزيز الدعم التكنولوجي لجميع المشاكل والأسئلة.الى جانب ذلك ، نقبل إرجاع البضائع أو
يحل محل مشكلة الجودة.
